DOI: 10.1039/D0DT02001J

本工作在水性介质中研究了由中心光致变色二噻吩乙烯（DTE）生色团组成的两亲分子的自组装行为。254 nm的辐照诱导DTE生色团从打开状态转变为关闭状态。而在水中，辐照产生的光稳定态为20:80（打开/关闭），在甲醇中，比例提高到10:90（打开/关闭）。在黑暗中孵育期间，打开→闭合转变伴随着一维纳米纤维的形成。

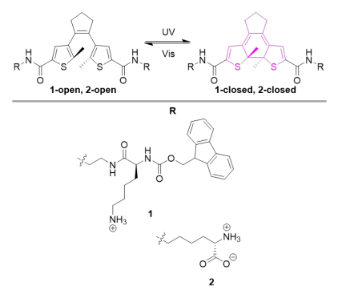

图1.DTE光致变色单元的光致异构化反应和DTE两亲分子的结构。

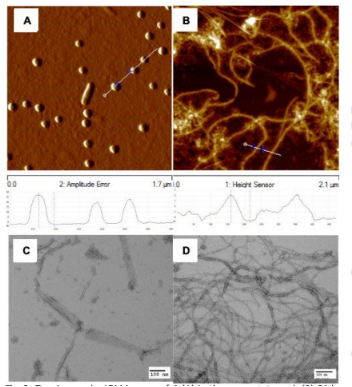

图2.（A）在打开状态下和（B）在水中以254 nm光照射24h后的敲击模式AFM图像。（C）暴露于254 nm的光以及随后老化0h和（D）24h的两亲分子1的TEM图像。通过将1溶于水（10 mM）中，然后稀释至500μM（TEM）并蒸发到碳涂层的铜网上，以乙酸铀酰为负染色剂（TEM），或稀释至100μM并蒸发到新鲜切割的云母上以制备样品（AFM）。

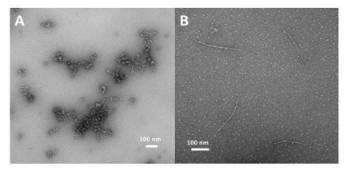

图3.在甲醇中以254 nm的光照射、蒸发以及在水（10 mM）中重新溶解后1-闭合的TEM图像：（A）24小时后不进行超声处理，（B）超声处理后10分钟（20％amp.，5分钟，脉冲10秒钟打开，5秒钟关闭）。用水（1 mM）稀释并蒸发到碳涂层的铜网上，以2％aq.乙酸铀酰为负染色剂，在此之后记录其TEM图像。

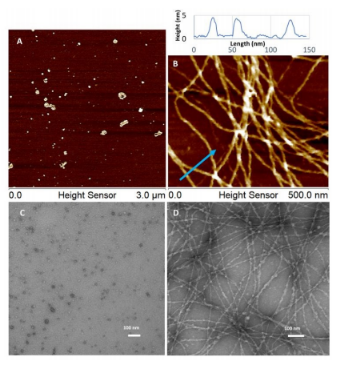

图4.两亲分子1的敲击模式AFM（顶部）和TEM（底部）图像：（A/C）1-打开（10 mM）和（B/D）1-闭合。通过在甲醇中以254 nm的光照射约40分钟（对于1-闭合），蒸发并在水中再溶解（10 mM），超声处理（20％amp.，5分钟，脉冲）和在黑暗中老化24小时。在水（1 mM）中稀释并蒸发到碳涂层铜网上，以2％aq.乙酸铀酰为负染色剂（TEM）或蒸发到新鲜切割的云母上，在此之后记录其AFM和TEM图像。

图5.两亲分子组装为1D纳米纤维的示意图。
