DOI: 10.1002/marc.202000195

本文介绍了在静电纺丝制备的聚酰胺6（PA6）微纤维和纳米纤维中添加氮氧化物官能化的氧化石墨烯（GOFT）。扫描电子显微镜显微图像显示纤维的存在。拉伸测试呈现出一种意想不到且非显而易见的行为，与原始聚合物纳米纤维相比，其杨氏模量、拉伸强度和伸长率同时显著增加。GOFT诱导了PA6的NH基团与官能团之间的氢键结合，从而促进了聚合物基质的更高结晶度。尽管如此，差示扫描量热法的反褶积曲线显示存在两个准稳态多晶型物（β和δ相），占总结晶度的46％。该证据表明多晶型物的存在和高比例是导致拉伸性能同时提高的原因。

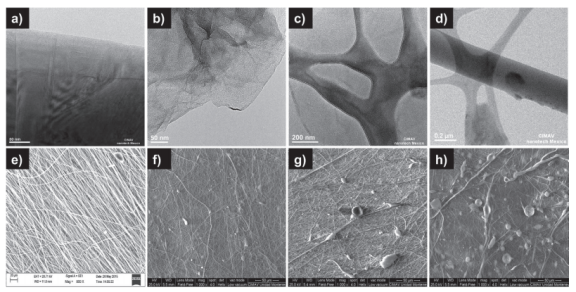

图1.a）天然石墨、b）GO、c）GOFT、d）PA6/GOFT_0.1％纤维的HRTEM，e-h）PA6、PA6/GOFT_0.1％、PA6/GOFT_0.5％和PA6/GOFT_1.0％电纺纤维的SEM显微照片。

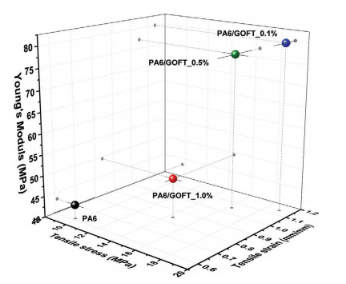

图2.PA6和复合PA6/GOFT电纺纤维的拉伸性能。

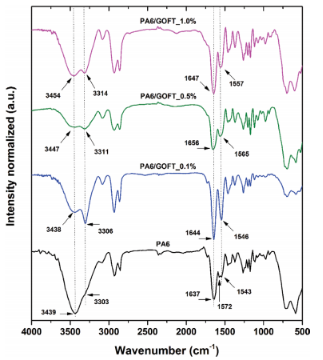

图3.原始PA6和PA6/GOFT纤维在不同添加剂浓度下的FTIR。

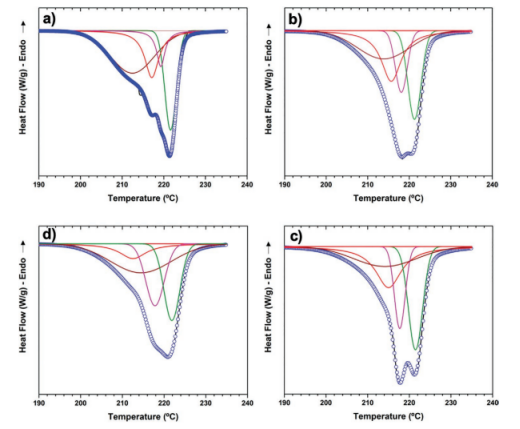

图4.第一个加热循环中DSC解卷积的熔融曲线，对应于以下电纺纤维：a）PA6，b）PA6/GOFT_0.1％，c）PA6/GOFT_0.5％，d）PA6/GOFT_1.0％。
