DOI:10.1016/j.msec.2020.111166

创伤后腱鞘粘连会导致肢体残疾。物理屏障的应用越来越广泛，因此制备静电纺丝膜的疏水表面以防粘连成为当下的研究热点。但是，当前的方法是有限且复杂的。在这项研究中，通过对蜂蜡和PLA的共混静电纺丝制备了蜂蜡（Wax）/聚乳酸（PLA）防粘膜。通过水接触角的测定研究了表面的疏水性。将蜂蜡掺入PLA中不会破坏蜂蜡/PLA纤维之间的微孔。培养7天后，成纤维细胞在蜂蜡/聚乳酸抗粘连膜上的增殖明显低于培养皿和聚乳酸膜上的增殖。在大鼠跟腱粘连模型中，蜂蜡/聚乳酸膜处理组修复部位的组织学粘连形成少于PLA膜处理组。因此，将蜂蜡与聚乳酸共混静电纺丝是制备疏水性电纺膜表面的一种简便方法，且该表面具有良好的腱鞘周抗粘连性能。

图1.PLA和Wax/PLA的代表性SEM（A）和水接触角图像（B）。纤维直径（C）和孔径（D）的统计分布定量图像，以及孔隙率（E）和水接触角（F）的统计图。*表示P<0.05。

图2.PLA、Wax/PLA和Wax的FTIR光谱（A）和XRD图（B）。

图3.PLA和Wax/PLA前进接触角（A）的代表图像和相应的统计图（B）。PLA和Wax/PLA后退接触角（C）的代表图像以及相应的统计图（D）。*表示P<0.05。

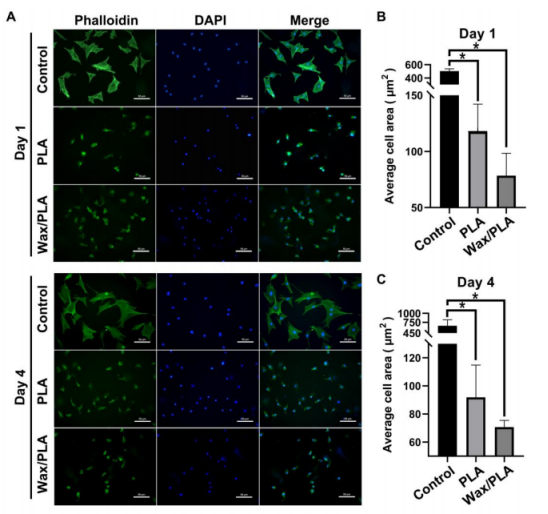

图4.第1天不同表面的粘附力分析（A）和相应的细胞排列区域（B）。第4天不同表面的粘附力分析（C）和相应的细胞排列区域（D）。对于每个图，细胞核均由DAPI染色（蓝色），肌动蛋白由鬼笔环肽染色（绿色）。*表示P<0.05（每组n=6）。

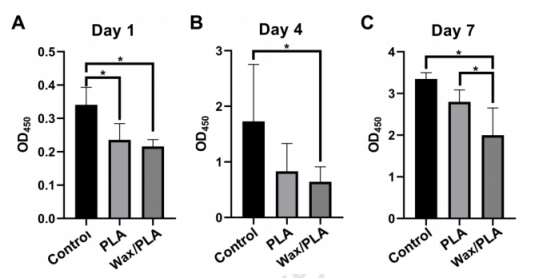

图5.通过CCK8分析测试处理后第1（A）、4（B）和7（C）天不同表面的增殖能力。*表示P<0.05（每组n=6）。

图6.21天后对照组（A）、PLA组（B）和Wax/PLA组（C）的腱鞘周抗粘连效果的总体评价。计算总分并汇总（D）。黄色箭头表示粘附组织。*表示P<0.05（每组n=8）。

图7.21天后对照组（A）、PLA组（B）和Wax/PLA组（C）的腱鞘周抗粘连效果的组织学评估。计算组织学评分并汇总（D）。黑色箭头表示粘附区域，而黄色箭头表示修复部位的光滑区域。M，残留物；T，肌腱。*表示P<0.05（每组n=8）。
