DOI:10.1016/j.polymdegradstab.2020.109253

在临界尺寸骨缺损的情况下，可以采用引导性骨再生（GBR）膜来促进骨重建的空间调节。磷酸钙已被广泛添加到这些GBR膜中，以增加生物活性和骨传导性。然而，除了生物特性外，人们对该物质对膜性能的影响还缺乏了解。因此，本研究开发了以60:40、70:30和85:15的比例添加HAp（羟基磷灰石）:β-TCP（β-磷酸三钙）的PLGA电纺膜，以评估添加物的影响。结果表明，正如预期的那样，磷酸钙的掺入改善了成骨细胞的大小，使其扩散并迁移到高度多孔膜中。不同磷酸盐配比及其特性对纤维直径和结晶度的影响不同。HAp:β-TCP比值最低（60:40）的组在更快降解速率方面存在显著性差异（有助于优化降解曲线），且成骨性最好。此外，一项空前的降解研究表明，降解过程大大增加了纤维直径，并对此行为进行了详细说明。综上所述，磷酸钙的掺入（如果使用得当的话）可以调节膜性能并促进骨骼的重建。

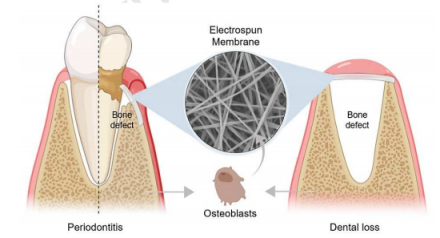

图1.在牙周炎和牙齿脱落的情况下，用于引导骨再生的电纺膜的放置示意图。

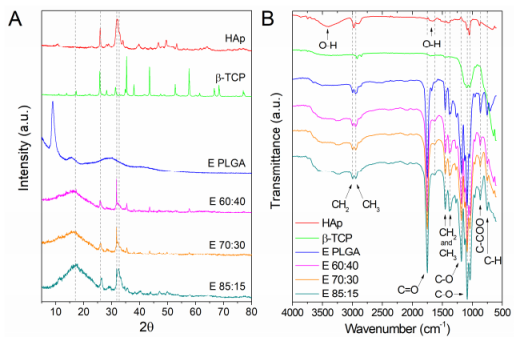

图2.（A）HAp、β-TCP和电纺膜的X射线衍射曲线和（B）FTIR光谱。

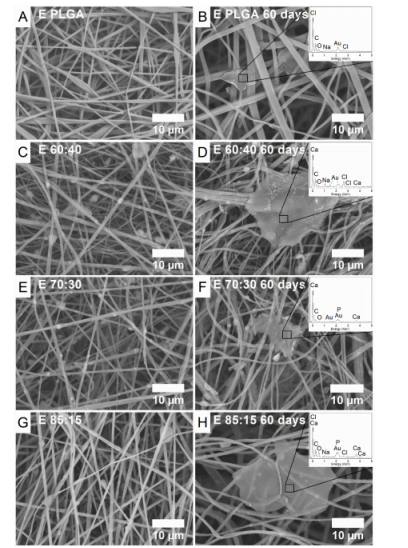

图3.降解前的电纺膜显微照片：（A）E PLGA、（C）E 60:40、（E）E 70:30和（G）E 85:15。降解60天后电纺膜的显微照片：（B）E PLGA、（D）E 60:40、（F）E 70:30和（H）E 85:15。插图显示对降解后出现的残留积累物进行的EDS分析。3000倍放大

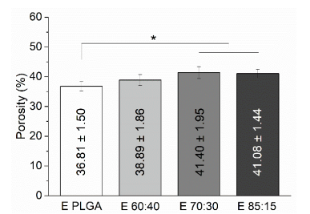

图4.电纺膜的孔隙率。如预期的那样，所有电纺膜组均显示出高孔隙率（36–42％）。

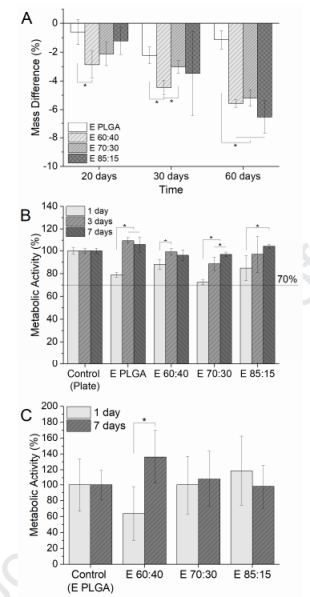

图5.（A）体外降解试验20、30和60天后的质量差。（B）细胞活力评估第1、3和7天后的代谢活性，其中对照组是培养板。（C）成骨细胞增殖分析1天和7天后的代谢活性，其中对照组是E PLGA组。星号（*）表示两个值之间的显著性差异。

图6.降解60天前后的纤维直径。（A）E PLGA、（B）E 60:40、（C）E 70:30和（D）E 85:15。星号（*）表示找到的最小直径。

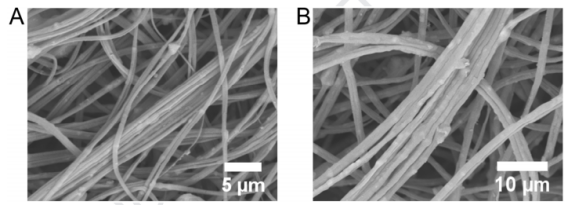

图7.显示纤维与降解相结合的显微照片。这种结合导致更大的最终直径，该最终直径随结合的纤维数量和初始直径而变化。显微照片显示了（A）E 60:40和（B）E 70:30组的膜，尽管在所有组中都观察到了这种行为。

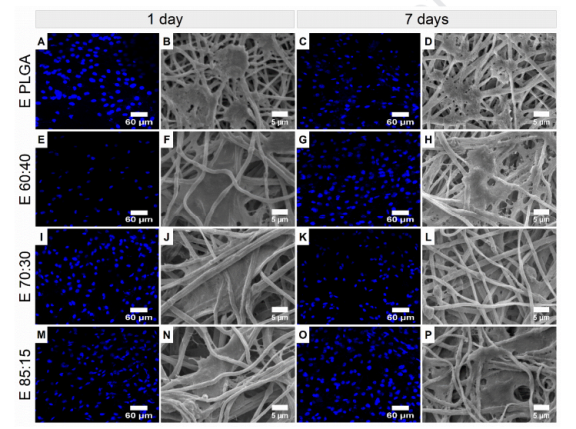

图8.1天后的共聚焦激光显微照片：（A）E PLGA、（E）E 60:40、（I）E 70:30和（M）E 85:15，7天后的共聚焦激光显微照片：（C）E PLGA、（G）E 60:40、（K）E 70:30和（O）E 85:15。1天后的扫描电子显微照片（SEM）：（B）E PLGA、（F）E 60:40、（J）E 70:30和（N）E 85:15，7天后的扫描电子显微照片（SEM）：（D）E PLGA、（H）E 60:40、（L）E 70:30和（P）E 85:15。SEM图像放大倍数为2000x。
