DOI:10.1016/j.matlet.2020.128088

通过分子印迹技术合成的聚合物通常被称为分子印迹聚合物（MIP）。在这项工作中，合成了β-石竹烯MIP纳米颗粒（NP-MIP-βCP），并通过静电纺丝将其掺入聚己内酯PCL纤维中，通过SEM对其形态进行了表征，平均直径为129±32.3 nm。另外，不含和含有纳米颗粒的PCL电纺纤维直径分别为1.66±1.12和0.70±0.24μm。通过红外光谱（FTIR）进行的化学表征证实了NP-MIP-βCP的合成，并且在1628 cm-1处存在的振动带表明NP-MIP-βCP已插入PCL纤维中。研究发现，掺入NP-MIP-βCP对PCL电纺膜的热性能和拉伸性能存在影响。因此，NP-MIP-βCP可通过静电纺丝掺入PCL电纺膜中，该材料在制药、生物医学领域以及生物传感器中具有潜在的应用前景。

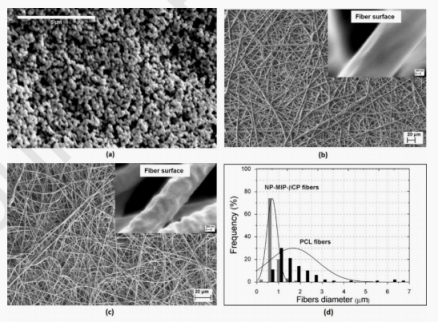

图1.NP-MIP-βCP（a）、PCL膜（b）、NP-MIP-βCP膜（c）的SEM图像和（d）纤维直径分布直方图。

图2.PCL膜、PAA、βCP、NP-MIP-βCP和NP-MIP-βCP膜的FTIR光谱。

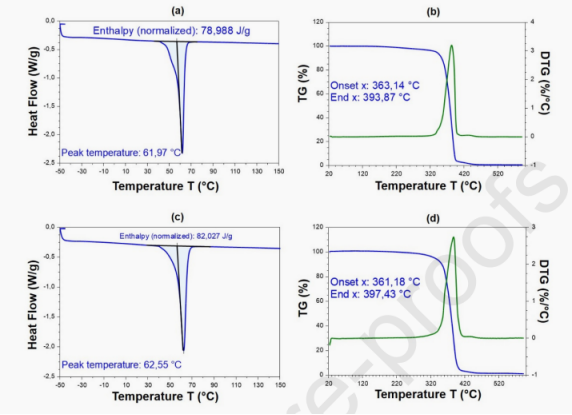

图3.PCL膜第一次加热的DSC热表征曲线（a）以及PCL膜（b）和NP-MIP-βCP膜（c）&（d）的TGA。
