DOI:10.1016/j.jelechem.2020.114287

与使用常规方法合成的多晶Pt纳米粒子不同，采用特殊的化学试剂在苛刻的条件下合成了刻面控制的Pt纳米粒子，该纳米粒子对多种反应进行主动选择性催化。为了克服这一局限性，本研究提出了一种简单的方法，该方法能够同时合成刻面控制的纳米粒子及其载体。采用这种简单的方法，通过电纺含Pt前驱体和聚偏氟乙烯（PVDF）的混合溶液，然后依次对聚合物纳米纤维进行脱氟化氢和碳化，来合成刻面控制的碳载Pt纳米粒子。在碳化过程中，由于聚合物纳米纤维的分解而产生的不同气体（CO、乙烯、CO2和C10H18O2）中，CO被选择性地吸附到Pt表面上，从而形成（200）刻面控制的铂纳米粒子。此外，使用氧还原反应的结构敏感特征进行的电化学分析以及通用分析工具也证实了（200）晶面的形成。

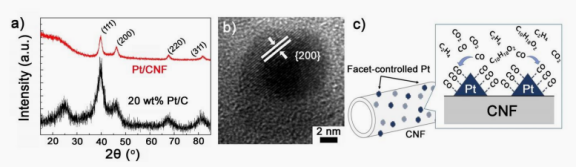

图1.（a）Pt/CNF和Pt/C X射线衍射（XRD）图，（b）Pt/CNF高分辨率透射电子显微镜（HRTEM）图像，以及（c）受刻面控制的Pt纳米粒子在CNF上的生长机理。

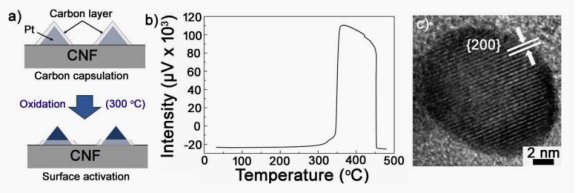

图2.（a）Pt粒子的碳包封，以及使用氧化作用去除碳层。（b）Pt/CNF程序升温氧化（TPO）曲线，以及（c）300℃氧化后的Pt/CNF的HRTEM图像。

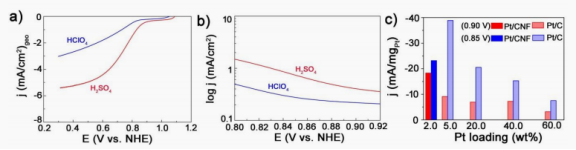

图3.（a）在300℃下氧化的Pt/CNF的ORR活性，（b）使用HClO4和H2SO4测得的Tafel图，以及（c）在0.90和0.85 V时的Pt/CNF和Pt/C ORR活性。
