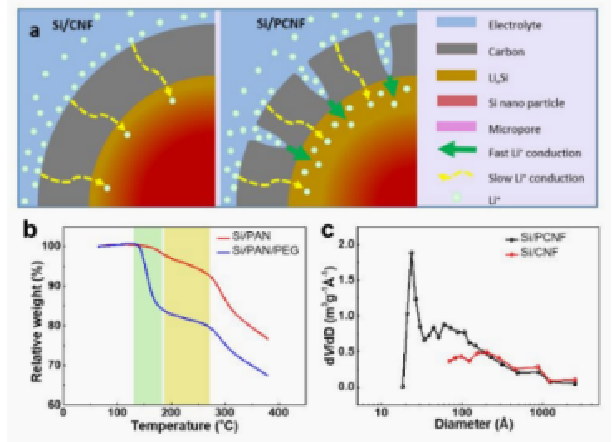

1. 通过优化多孔结构来提高自支撑Si/PCNF负极材料的性能

兰州大学秦勇教授通过简易的静电纺丝法和热处理，制备了一种掺入硅纳米颗粒的多孔碳纳米纤维（Si/PCNF）。

通过将质量比调整为0.4:1，可以获得具有有效Li+迁移途径和优异结构稳定性的Si/PCNF负极材料，从而获得最佳的电化学性能。

在5 A g-1的电流密度下，倍率容量达到1033.4 mAh g-1，200次循环后，在0.5 A g-1时的循环容量为933.2 mAh g-1，保持了80.9％的保留率，初始库仑效率（ICE）为83.37％。

DOI:10.1021/acsami.0c05658

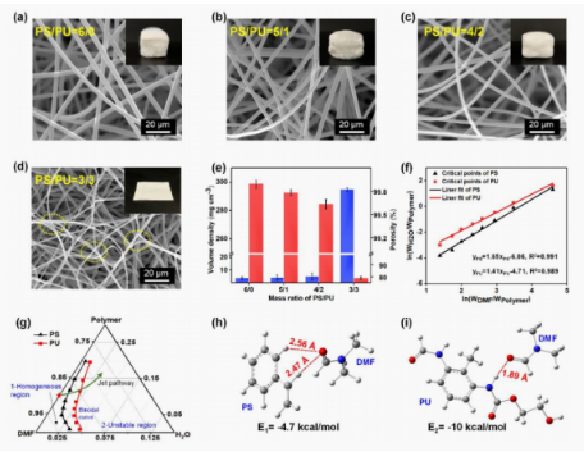

2. 由“硬-软”双组分电纺纤维制备的可拉伸超弹性纤维海绵可用于保暖

东华大学丁彬&斯阳团队通过在纤维内创建独特的“刚-柔”聚合物网络以及纤维间的粘合结构来制备可拉伸的超弹性纤维海绵。

得益于对聚合物和组装网络的系统定制，合成的纤维海绵具有独特的拉伸恢复性能，70％的大断裂伸长率，以及在-50℃、50％应变下抵抗100次循环压缩的优异回弹性。

纤维海绵还具有高孔隙率（约99.31％）、超轻和有效保暖性的显著特征，以及易于放大的简单组装工艺的技术特征。

DOI:10.1021/acsami.0c05333

3. 透明金属化超细纤维作为可回收静电空气过滤器

该研究开发了由无纺布纳米纤维组成的离子辅助静电空气过滤器。微粒物质(PM)的电离利用空气电离增强静电引力，从而促进高效过滤。

金属化的纤维促进强大的电吸引力和随后捕获各种大小的粉末颗粒。

金属化纤维的低填充密度也促进了PM的高效过滤，甚至在低驱动压力下，反过来降低了空气过滤装置的能源消耗。

DOI:10.1021/acsami.0c01697

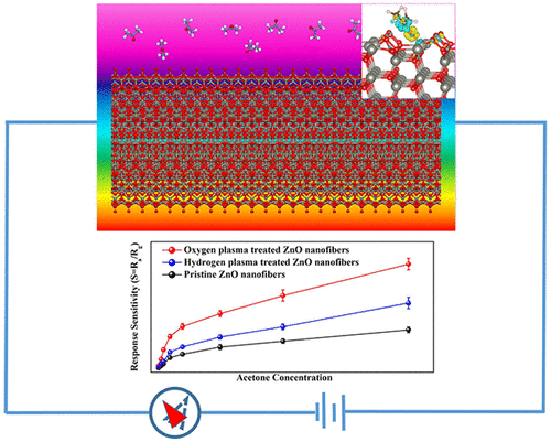

4. 氧等离子体辅助增强电纺ZnO纳米纤维的丙酮传感性能

通过静电纺丝制备了ZnO纳米纤维。用等离子体处理所制备的ZnO电纺纤维。经不同等离子体处理后，ZnO纳米纤维的形态、结构和元素含量发生了巨大变化。

氧等离子体处理的ZnO纳米纤维的丙酮吸附能是未处理的ZnO纳米纤维的2倍，

ZnO纳米纤维与丙酮分子间的电子转移使氧等离子体处理后的ZnO纳米纤维的电子结构发生了更显著的变化。

DOI:10.1021/acsami.0c03498

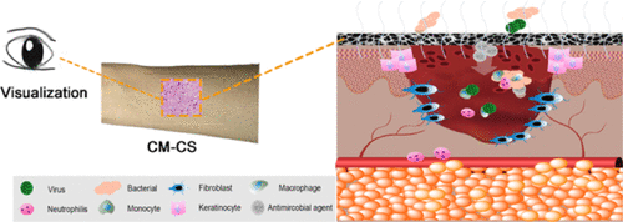

5. 超透明、多孔纤维素膜与壳聚糖涂层纳米纤维用于可视化皮肤伤口愈合敷料

用简单的一步静电纺丝技术制备了具有壳聚糖包覆纳米纤维的超透明多孔纤维素膜(CMs)，并对其作为潜在的伤口敷料进行了评价。

具有良好的生物相容性和抗菌活性。此外，对小鼠体内伤口愈合模型的评价表明，CM-CS具有良好的促进伤口愈合的作用。

本研究为以天然生物资源为基础的创面敷料提供了一种简便、快速、连续的大规模工业设计策略，可作为临床应用的潜在创面敷料。

DOI:10.1021/acsami.0c05604

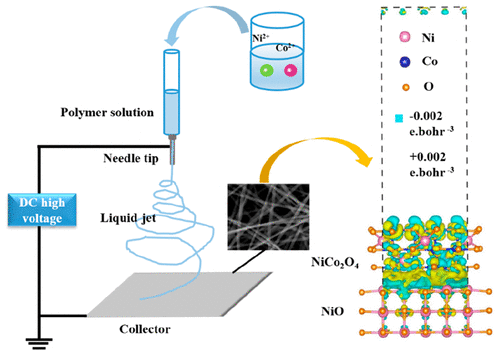

6. NiO/NiCo2O4多孔纳米纤维作为可充电锌空气电池高效双功能催化剂

兰州大学薛德胜教授团队通过以非化学计量比的前驱体过渡金属盐的简便电纺策略合成了具有优异电催化性能的多孔NiO/NiCo2O4纳米纤维，这赋予异质结构的NiO/NiCo2O4具有丰富的界面相关活性位和电子传输通道。

NiO/NiCo2O4多孔纳米纤维在KOH溶液中表现出了OER和ORR的高效和持久性能。

基于NiO/NiCo2O4的ZA电池具有814.4 mA h g-1的比容量，以及175 h的良好循环稳定性。 此外，柔性ZA电池的循环寿命长达14小时。

DOI:10.1021/acsami.0c03672

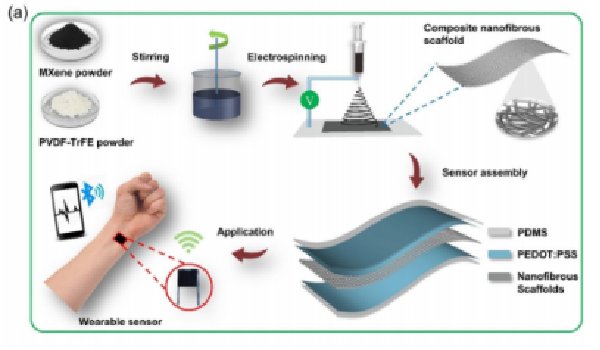

7. 基于MXene复合纳米纤维支架的可穿戴电容压力传感器用于人体生理信号采集

本文报道了一种用于超低压测量的高灵敏度、高可靠性电容压力传感器的简易制备方法，通过将MXene（Ti3C2Tx）/聚偏二氟-三氟乙烯复合纳米纤维支架夹在生物相容性聚（3，4-亚乙基二氧噻吩）聚苯乙烯磺酸/聚二甲基硅氧烷电极之间作为介电层。

所制备的传感器具有0.51 kPa-1的高灵敏度和1.5 Pa的最低检测限。此外，它还可以在较宽的压力范围（0-400 kPa）内实现线性传感，即使在超高压下也能在10000次循环期间实现较高的可靠性。

电与原始PVDF-TrFE纳米纤维支架相比，通过MXene负载可提高纳米纤维基传感器的灵敏度，从而将介电常数提高至40，压缩模量降低至58％。

DOI:10.1021/acsami.0c05819

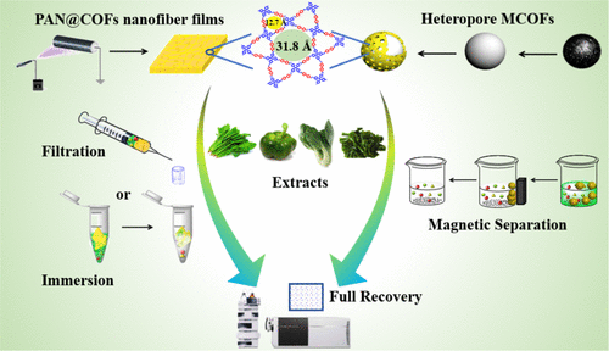

8. 利用异核共价有机框架磁纳米球和电纺薄膜去除植物色素和高效回收农药

南开大学孔德明教授课题组备了两种孔洞大小可与几种常用光敏色素相媲美的结晶性异核椰壳，作为蔬菜样品分析的主要干扰物。

通过控制COFs在Fe3O4纳米颗粒表面的生长，或采用简便的共电纺丝方法，分别制备了基于COF的异核磁性纳米球或电纺丝纳米纤维薄膜。

纳米球和薄膜均保持了COFs的双孔结构，表现出良好的稳定性和良好的重复使用性。

突出了异核COFs在非靶向分析样品预处理方面的巨大应用潜力，为食品安全分析、环境监测等诸多领域的高性能样品制备开辟了新途径。

DOI:10.1021/acsami.0c01608

9. 自供电多功能电子皮肤智能防伪签名系统

北京大学张海霞教授团队基于同步摩擦起电和压电效应，提出了一种能够独立检测接触轨迹、加速度、速度和压力的新型有源多功能电子皮肤。

在该电极特殊的结构设计下，利用摩擦电信号峰值之间的时间差，可以准确地获得速度、加速度等运动信息。

采用间隔栅极设计和高质量压电纳米纤维薄膜实现了动态压力的实时检测。

智能防伪签名系统(SASS)是一种具有自供电功能的多功能电子皮肤，具有在100毫秒误差范围内识别人们书写习惯的能力，具有很高的灵敏度和精度。

DOI:10.1021/acsami.0c03510

10. 具有高机械和热学性能的高密度纤维状聚酰亚胺海绵

南京林业大学蒋少华教授等人采用“自粘合”的概念制备了高密度纤维状聚酰亚胺海绵（HDPISG）。HDPISG的密度可达280 mg/cm3，孔隙率>80%，具有良好的透气性。

随着海绵密度的增加，抗压强度显著提高。密度为280 mg/cm3的HDPISG在50%和80%压缩下的抗压强度最高，分别为5190和35900 kPa。

小型HDPISG甚至可以承受超过海绵重量一万倍的重量。热处理后的HDPISG还具有良好的力学性能，在300℃下加热30小时后，其抗压强度没有降低。

DOI:10.1021/acsami.0c02004

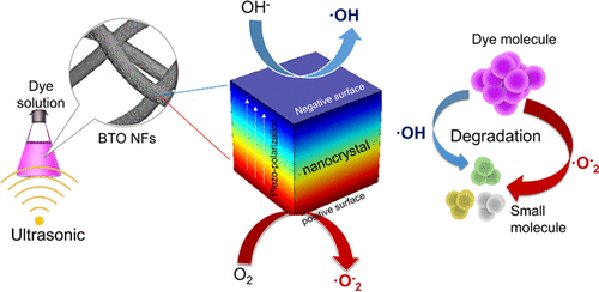

11. 合成BaTiO3纳米结构以探讨压电催化染料降解的形态影响、动力学和机理

青岛科技大学王飞教授团队制备了水热合成纳米立方体（NCs）、溶胶-凝胶煅烧纳米颗粒（NPs）和电纺纳米纤维（NFs）三种类型的BaTiO3（BTO）纳米结构，用于催化染料降解。

与NCs和NPs相比，NFs由于具有大的比表面积，细小的晶体尺寸和易于变形的结构而具有更高的压电催化降解性能。

BTO NFs具有良好的稳定性，第三个循环后110分钟内仍有高达97.6%的降解率。

这项工作对开发高性能压电催化剂具有重要意义，并突出了压电催化在水修复方面的潜力。

DOI:10.1021/acsami.9b23351
