DOI:10.1016/j.polymdegradstab.2020.109233

电纺基质中生物活性剂的释放动力学受多种因素的影响，例如化学成分和释放装置的设计。在这项工作中，开发了三种不同的化学配方和两种不同的产品设计，以控制富含芦荟素的芦荟提取物释放到皮肤损伤中。分析了由具有不同生物降解率的聚合物制备的单层电纺材料（分离的PCL和PCL与PLLA或PDLG共混）中芦荟素释放的动力学，并与仅中间层含有芦荟提取物的三层电纺PCL基质（PCL SW）的性能进行了比较。具有物理限制的生物活性剂层的分层结构既能调节芦荟素的释放，又保护其免受直接光照射。所制备的薄膜有望用作伤口敷料组件，其厚度值为0.13至0.26 mm，纤维结构均匀，每克基质可吸收1.06至2.88 g的磷酸盐缓冲液。膜在相同缓冲液中显示出较高的稳定性，7天后其最大质量损失小于8％。该生物材料的拉伸强度为0.64至1.37 MPa，断裂伸长率为277至375％。

图1.芦荟素A （A）和芦荟素B （B）的化学结构。

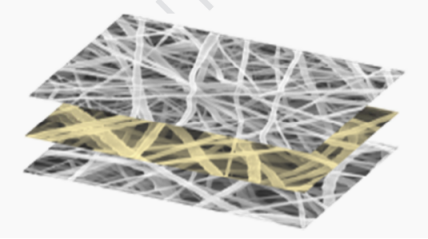

图2.芦荟素释放系统，由PCL和芦荟素组成中间层，两面由PCL层覆盖。

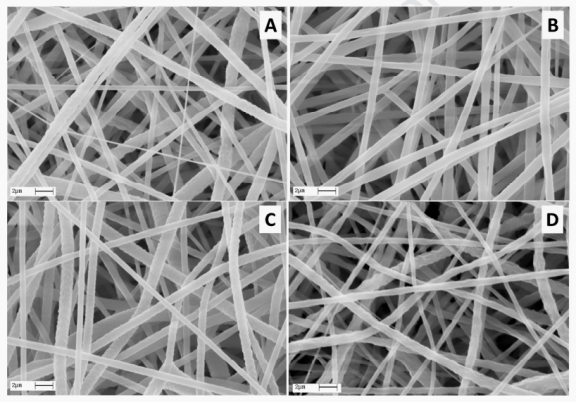

图3.在芦荟提取物存在下制备的不同聚合物电纺基质的微观结构：（A）PCL；（B）PCL+PLLA；（C）PCL+PDLG；（D）PCL SW配方的顶层。

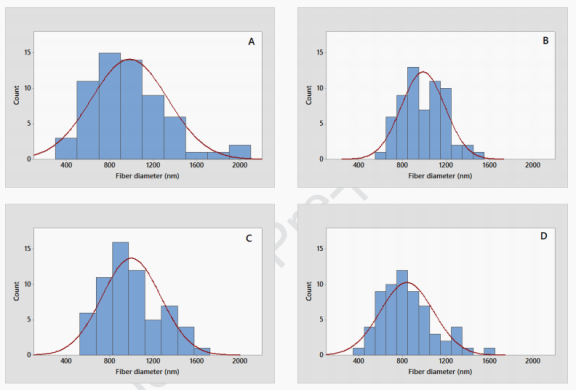

图4.不同配方中纤维尺寸分布的直方图：（A）PCL；（B）PCL+PLLA；（C）PCL+PDLG；（D）PCL SW配方。

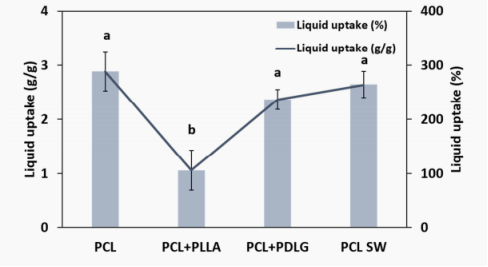

图5.含芦荟提取物的材料的体外PBS吸收能力。相同的字母表示两个值之间没有显著性差异（Tukey检验，p<0.05）。

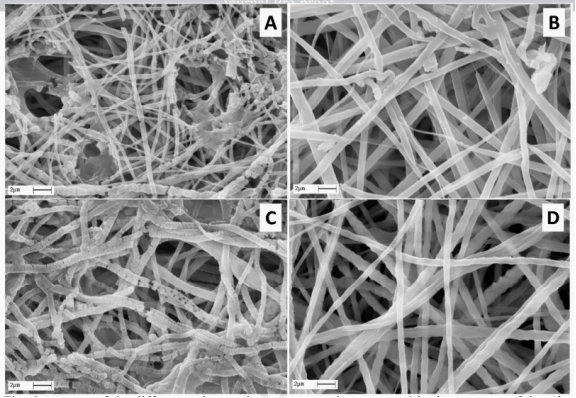

图6.在37℃下暴露于PBS 7天后，在存在芦荟提取物的情况下制备的不同聚合物电纺基质的形貌：（A）PCL；（B）PCL+PLLA；（C）PCL+PDLG；（D）PCL SW配方的顶层。

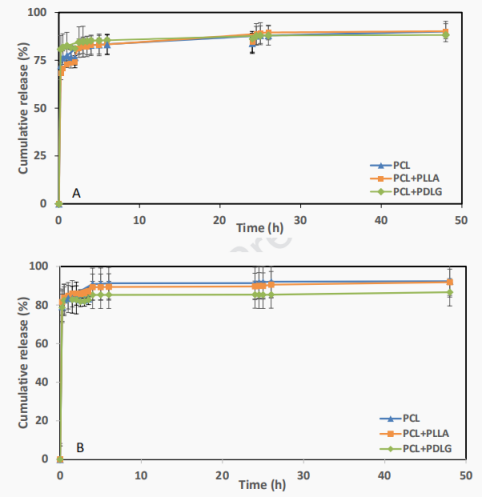

图7.芦荟素在以下物质中的释放动力学：（A）PBS；（B）PBS+20％乙醇。

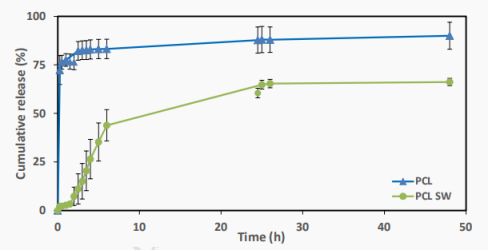

图8.PBS中不同膜的芦荟素释放动力学。
