DOI:10.1016/j.matlet.2020.128014

在此，研究者提出了一种基于氧化石墨烯（GO）吸附在电纺聚己内酯（PCL）纤维表面的低成本传感器的绿色设计。超细纤维是通过PCL/乙酸溶液的静电纺丝生产的，而GO是通过柠檬酸分子的碳化获得的。该传感器已用于水中双酚A（BPA）的电化学检测，双酚A是一种内分泌干扰化合物（EDC），即使在非常低的浓度下，也会对生物体造成多种损害。由于EDCs的成分广泛，因此其痕量检测无处不在，但该研究制备的PCL/GO传感器对BPA表现出很高的灵敏度，检测限极低，约为23 nM（3.3σ/S）。此外，该传感器显示出良好的重现性，相对标准偏差（RSD）为7.9％，而传感器对2μM BPA的响应在七次连续测量中为5.7％。这些结果为该纳米结构材料的应用开辟了一条新的途径，可以很容易地将可生物降解的聚酯与通过绿色、低成本的方法从柑橘类水果中获得的GO结合起来。

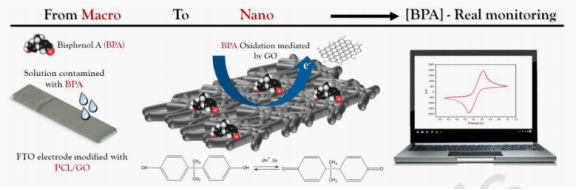

图1.通过吸附在聚合物纤维表面的GO介导的BPA化学氧化传感原理示意图。

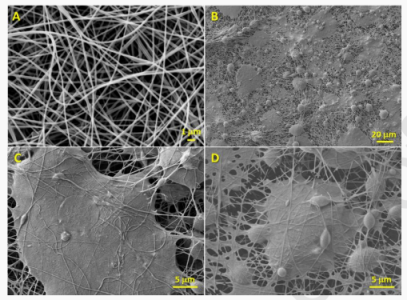

图2.（A）PCL和（B，C，D）PCL/GO在不同放大倍数下的FEG-SEM显微照片。

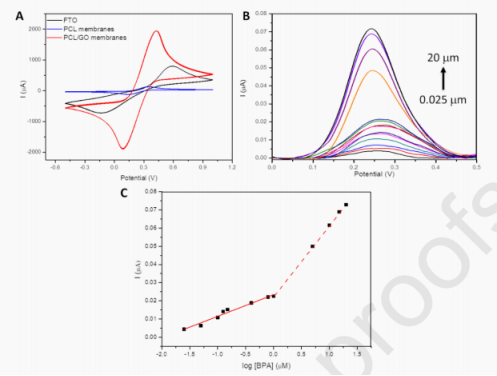

图3.（A）在不同电极上含有0.1 M KCl的5 mM [Fe（CN）6]3-/4-溶液的CVs。（B）在连续加入BPA的0.1 M PBS（pH7.4）中PCL/GO涂覆FTO电极的DPV曲线和（C）峰值电流变化与BPA浓度之间的相应线性关系。
