DOI:10.1038/s41598-020-65268-7

具有特定理化和生物学特性的功能性伤口敷料对糖尿病足溃疡（DFU）的治疗至关重要。当前研究的主要目的是制备负载小柴碱的醋酸纤维/明胶（CA/Gel）电纺垫，作为DFU专用伤口敷料。在链脲佐菌素诱导糖尿病大鼠中评估了所制备敷料的伤口愈合功效。结果表明，CA/Gel纳米纤维平均直径为502±150 nm，拉伸强度、接触角、孔隙率、水蒸气透过率和吸水率分别为2.83±0.08 MPa、58.07±2.35°、78.17±1.04％、11.23±1.05 mg/cm2/hr和12.78±0.32％，而CA/Gel/Beri纳米纤维的对应参数为2.69±0.05 MPa、56.93±1°、76.17±0.76％、10.17±0.21 mg/cm2/hr和14.37±0.42％。抗菌评估表明该敷料具有强大的抗菌活性。在动物研究中获得的胶原蛋白密度为88.8±6.7％，血管生成评分为19.8±3.8，表明伤口愈合良好。这些发现表明小柴碱的添加并没有损害敷料的物理性质，同时改善了其生物活性。总之，研究结果表明，所制备的纤维垫是适合于管理和治疗DFU的伤口敷料。

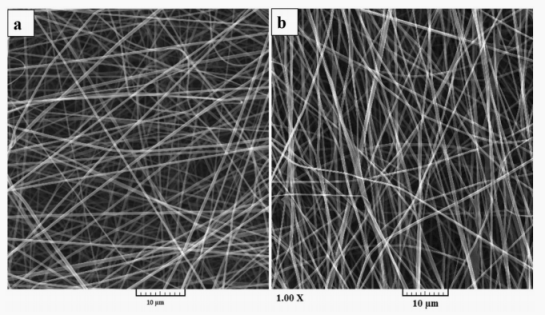

图1.电纺（a）CA/Gel和（b）CA/Gel/Beri纳米纤维的SEM图像。

图2.孵育3天和7天后，通过菌落计数分析测定制备的敷料的微生物屏障特性。值表示为平均值±SD，n=3。与阳性对照组相比（通过单向ANOVA获得）*p＜0.05。

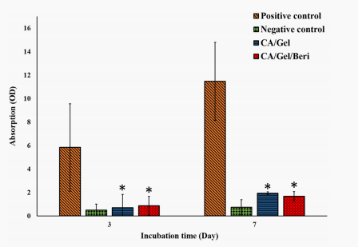

图3.孵育3天和7天后，用分光光度计在600 nm处测定制备的敷料的微生物屏障性能。值表示为平均值±SD，n=3。与阳性对照组相比（通过单向ANOVA获得）*p＜0.05。

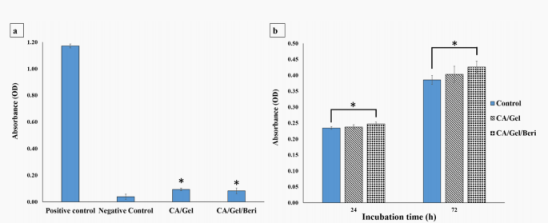

图4.敷料的生物相容性直方图。（a）血液相容性直方图。（b）在接种24和72小时后通过MTT分析测定细胞增殖的直方图。值表示为平均值±SD，n=3。与阳性对照组相比，*p＜0.05（通过单向方差分析获得）。

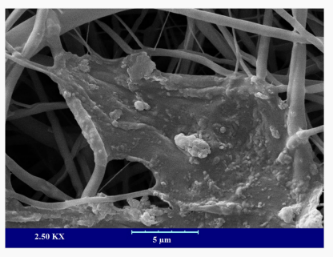

图5.接种24小时后，纳米纤维上培养的L929鼠成纤维细胞的SEM显微照片。

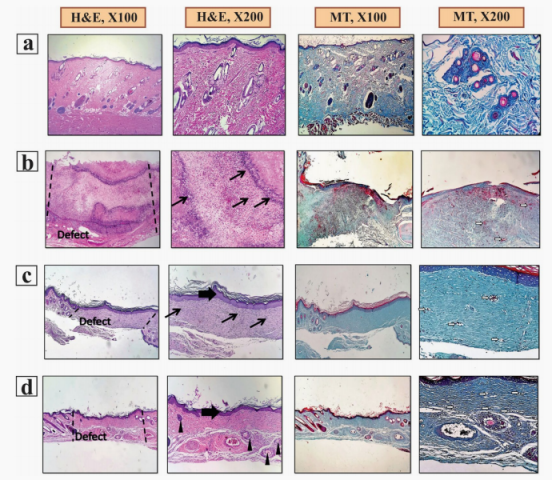

图6.治疗后16天用显微镜观察苏木精和伊红（H＆E）和Masson三色（MT）染色的伤口组织显微切片。（a）阳性对照、（b）阴性对照、（c）CA/Gel敷料以及（d）CA/Gel/Beri敷料。打勾箭头：表皮层，细箭头：浸润性炎症细胞，皮肤附属物再生，白色箭头：新血管形成。
