DOI:10.1039/D0NJ01594F

完美的伤口敷料应能够保持高湿度、有效的渗出液管理、提供隔热作用以及可靠的机械强度。在这项工作中，研究者尝试使用姜黄素（Cur）负载的电纺玉米蛋白-丝素蛋白-壳聚糖（ZSFC）纳米纤维设计所需的伤口敷料，以改善伤口愈合过程中Cur的生物利用度。将不同浓度（0.25、0.50和0.75w/v％）的Cur负载到ZSFC纳米纤维中，并通过静电纺丝法成功制备了ZSFC纳米纤维。电纺纳米纤维的SEM图像表明，平均纤维直径由176.05±66.21 nm转变为484.43±176.74 nm，具体取决于玉米醇溶蛋白、丝素蛋白、壳聚糖的重量比（wt％）。纳米纤维的硬度随着Cur浓度的增加而提高。Cur释放调查显示，在开始阶段有一个爆发释放，释放量约为10小时释放Cur的45％。此外，ZSFC和ZSFC/Cur纳米纤维具有增强的细胞增殖和粘附性，并且对人牙龈成纤维细胞（HGF-1）没有任何细胞毒性作用。还对纳米纤维进行了傅立叶变换红外光谱（FTIR）、降解、机械性能和热稳定性分析。研究结果表明，负载Cur的ZSFC纳米纤维作为伤口敷料具有广阔的应用前景。

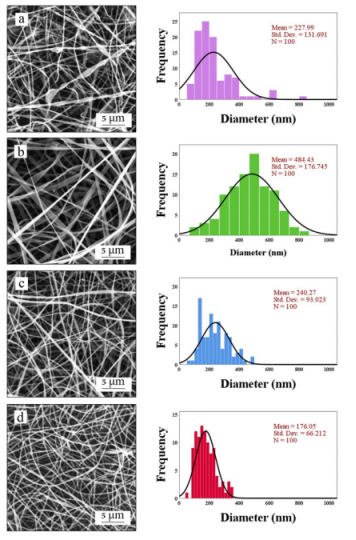

图1.玉米醇溶蛋白:丝素蛋白:壳聚糖（ZSFC）纳米纤维的SEM图像和纤维直径分布，玉米醇溶蛋白和壳聚糖的比例不同（％/v）：10:0:0（a），9:0:1（b），8:1:1（c）和7:2:1（d）。

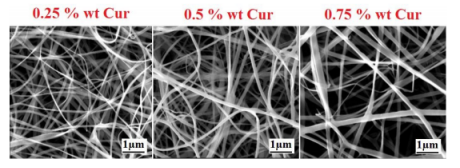

图2.在添加各种浓度（0.25、0.5和0.75％wt）的姜黄素后，优化的纳米纤维（7:2:1）的直径变化。

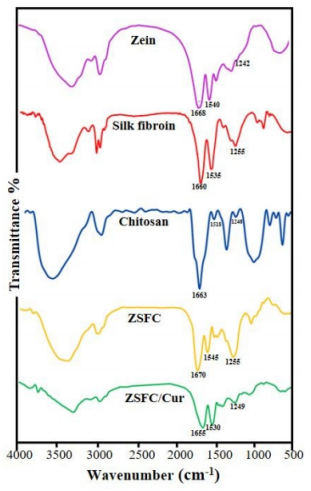

图3.玉米蛋白、丝素蛋白、壳聚糖、玉米蛋白:丝素蛋白:壳聚糖（ZSFC）和ZSFC/姜黄素（Cur）（ZSFC/Cur）样品的FTIR光谱。

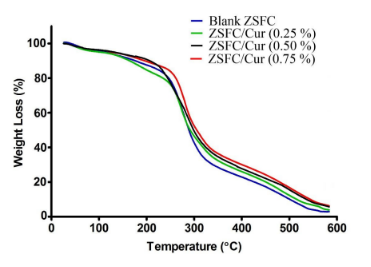

图4.玉米蛋白:丝素蛋白:壳聚糖（ZSFC）和ZSFC/姜黄素（Cur）纳米纤维的热重研究。

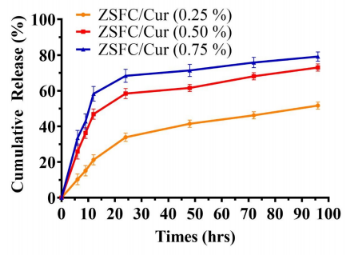

图5.在37℃的PBS（pH=7.4）中，Cur含量分别为0.25、0.50和0.75（w/v）％的姜黄素:丝素蛋白:壳聚糖（ZSFC）纳米纤维在96小时内的累积释放（平均值±标准差，n=3）。

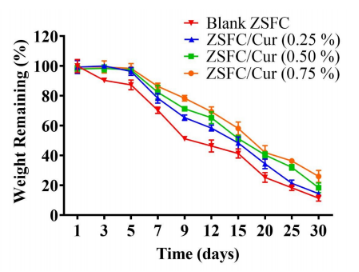

图6.在不同重量的Cur（0.25、0.50和0.75wt％）负载下，电纺玉米蛋白:丝素蛋白:壳聚糖（ZSFC）和ZSFC/姜黄素（Cur）纳米纤维30天的降解曲线（平均值±SD，n=3）。

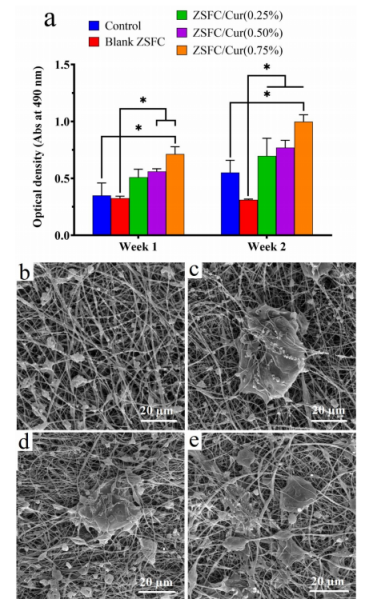

图7.（a）纳米纤维垫的扩散分析（平均值±SD，n=3），HGF-1细胞附着在（b）空白ZSFC上的SEM图像，以及不同重量的Cur（0.25、0.50和0.75wt％）：（c）0.25wt％、（d）0.5wt％和（e）0.75wt％。
