DOI: 10.1039/d0ra03224g

电纺聚（L）-丙交酯（PLLA）超细纤维是一种可生物降解的生物相容性支架，被广泛用于组织工程领域。不幸的是，这些支架由于缺乏生物活性和抗菌能力而具有一定的局限性。在这项研究中，通过静电纺丝制备了多巴胺功能化的还原氧化石墨烯（rGO）/PLLA复合纳米纤维。研究了复合纳米纤维的形态、理化和生物学特性。结果表明，rGO掺杂可以改善PLLA纳米纤维的亲水性、机械性能和生物相容性。与GO/PLLA和PLLA纳米纤维支架相比，盐酸四环素（TC）负载的rGO/PLLA复合纳米纤维表现出更好的药物控制释放特性。载药纳米纤维支架对革兰氏阴性大肠杆菌（E.coli）和革兰氏阳性金黄色葡萄球菌（S.aureus）的抗菌活性显著提高。另外，rGO/PLLA复合纳米纤维表现出增强的细胞相容性。因此，rGO/PLLA复合纳米纤维有望开发用于生物医学的多功能支架。

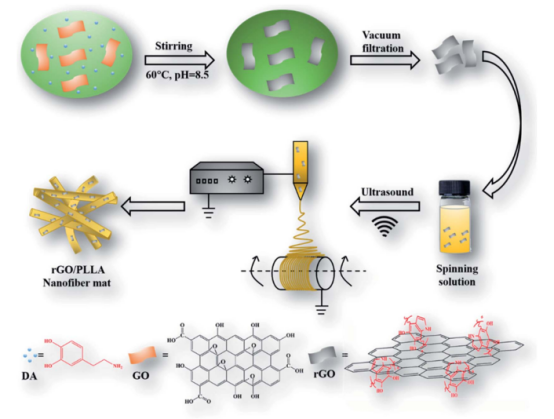

图1.rGO/PLLA纳米纤维制备示意图。

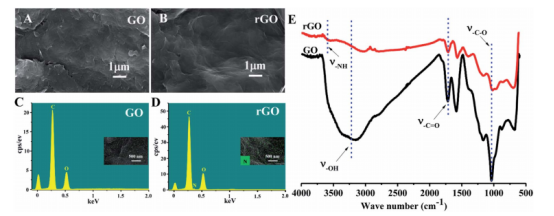

图2.（A）GO和（B）rGO的FE-SEM图像；（C）GO和（D）rGO的EDX分析；GO和rGO的FT-IR光谱（E）。

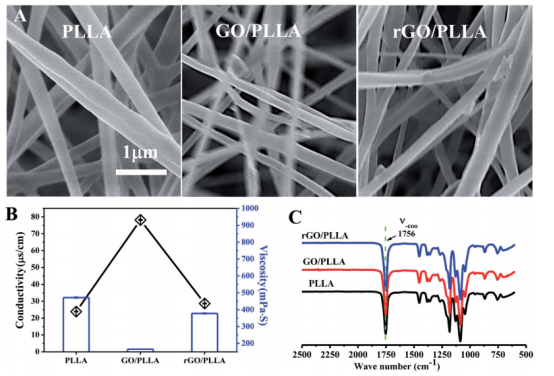

图3.（A）PLLA、GO/PLLA和rGO/PLLA电纺纳米纤维的FE-SEM图像。（B）PLLA、GO/PLLA和rGO/PLLA电纺溶液的电导率和粘度；（C）PLLA、GO/PLLA和rGO/PLLA电纺纳米纤维的FT-IR光谱。

图4.PLLA、GO/PLLA和rGO/PLLA纳米纤维膜的接触角（*p<0.05）。

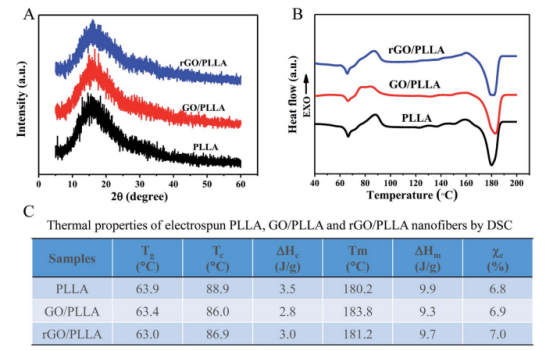

图5.PLLA、GO/PLLA和rGO/PLLA纳米纤维的XRD图谱（A）和DSC热谱图（B）。（C）通过DSC测量估算的PLLA、GO/PLLA和rGO/PLLA纳米纤维的相应热性能，EXO代表放热。

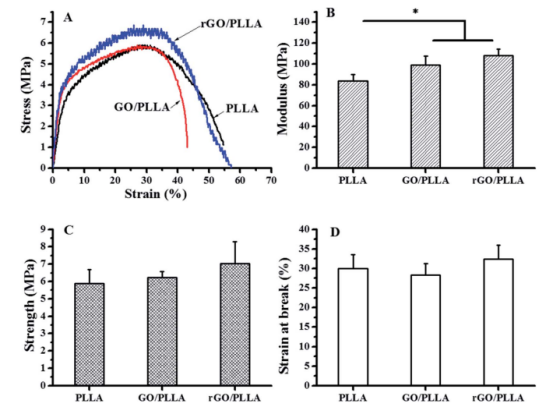

图6.PLLA、GO/PLLA和rGO/PLLA纳米纤维膜的机械性能：（A）典型应力-应变曲线，（B）模量；（C）拉伸强度；（D）断裂应变（*p<0.05）。

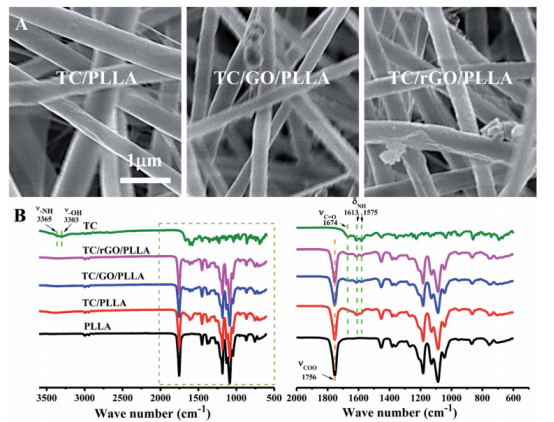

图7.（A）：电纺TC负载纳米纤维的FE-SEM图像：TC/PLLA、TC/GO/PLLA和TC/rGO/PLLA；（B）TC粉末、电纺PLLA、TC/PLLA、TC/GO/PLLA和TC/rGO/PLLA纳米纤维的FT-IR光谱。

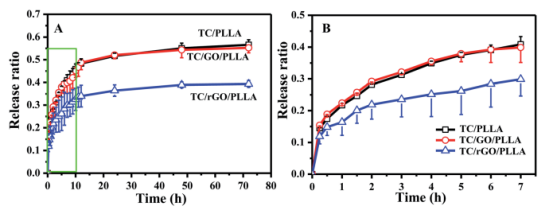

图8.（A）载药纳米纤维膜：TC/PLLA、TC/GO/PLLA和TC/rGO/PLLA的体外药物释放曲线。（B）从图（A）放大绿色框的视图。

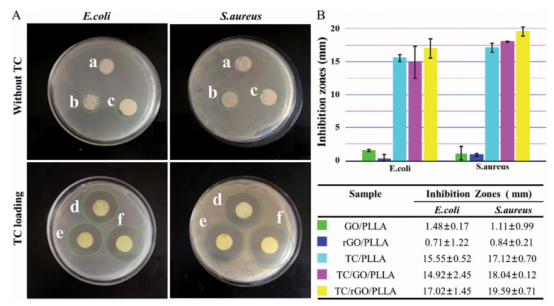

图9.含和不含TC的PLLA、GO/PLLA和rGO/PLLA纳米纤维膜的摄影图像（A）以及对大肠杆菌和金黄色葡萄球菌的抑制区直径（B）。（a）PLLA、（b）GO/PLLA、（c）rGO/PLLA、（d）TC/PLLA、（e）TC/GO/PLLA和（f）TC/rGO/PLLA。

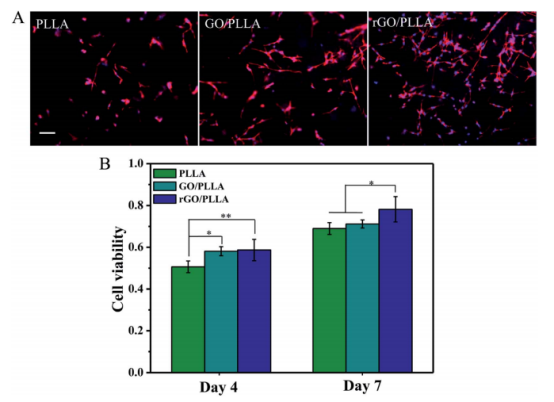

图10.（A）在1天时，rMSCs在PLLA、GO/PLLA和rGO/PLLA纳米纤维膜上的免疫荧光图像。比例尺=100 mm；（B）在培养的7天中对不同纳米纤维进行MTT分析（*p<0.05，**p<0.01）。
