DOI:10.1016/j.matlet.2020.127962

电纺碳纳米纤维垫（CNFM）是由稳定的PAN纳米纤维在900至1300℃的温度下碳化而成。通过扫描电子显微镜、X射线衍射、拉曼光谱和机械强度表征研究了碳化温度对CNFM的结构和机械强度的影响。结果表明，大多数非碳元素已从纤维中去除，石墨微结构主要在1100℃以下形成，这导致CNFM的电导率和机械强度迅速提高。当碳化温度进一步升高到1300℃时，石墨微晶继续生长并且机械强度继续提高，但是速度较慢。在1300℃的碳化温度下获得了130.2±16.7 MPa的最高拉伸强度和17.53±1.53 GPa的模量。

图1.a）在不同碳化温度下制备的CNFMs的拉伸强度和模量，b）导电率。

图2.a）在不同碳化温度下制备的CNFMs的FT-IR光谱、b）拉曼光谱、c）XRD图、d）碳产率、e）R值以及f）晶体尺寸（Lc）和晶格间距（d（002））。

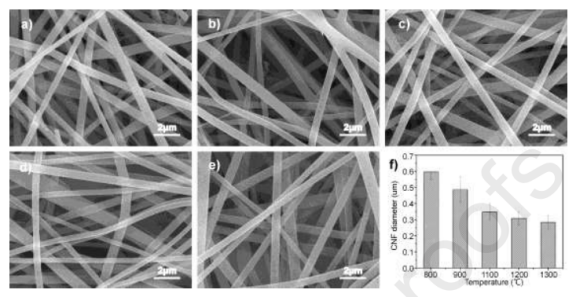

图3.a）至e）分别在800℃、900℃、1100℃、1200℃和1300℃的碳化温度下制备的CNFMs的SEM图像，以及f）在不同碳化温度下制备的碳纳米纤维的平均直径。
