DOI 10.1007/s12221-020-9300-6

为了开发基于天然产物的生物活性和交互式伤口敷料，制备了含有植物精油的聚乙烯醇（PVA）纳米纤维膜，并研究了其在伤口敷料中的应用前景。由于精油，特别是棕榈油和植物杀菌素油，具有天然的抗菌和抗炎特性，并且比较环保，因此被选作掺入纳米纤维基质中的生物活性剂。对复合膜的抗菌功效、空气/水蒸汽传输和吸水特性进行了评估，为有效的伤口护理寻找合适的加工条件。通过乳液静电纺丝将棕榈油或植物杀菌素油掺入PVA纳米纤维的芯部。对PVA基复合纳米纤维膜进行热处理，以提高其在水环境中的稳定性。定性和定量抗菌评估表明，含棕榈油的膜对金黄色葡萄球菌和白色念珠菌的抗菌作用均优于含植物杀菌素油的膜。对具有两个水平网状表面密度的PVA基复合膜的空气/水蒸汽传输和吸水性能进行了评估，为创造最佳的伤口愈合环境寻找合适的条件。该复合纳米纤维膜的网状表面密度为3 g/m2，为有效的伤口护理提供了合理的气体和水汽渗透水平，并具有吸水能力以吸收渗出物。这些结果表明，含有棕榈油的电纺芯/鞘结构的PVA纳米纤维膜作为生物活性创面敷料具有广阔的应用前景。

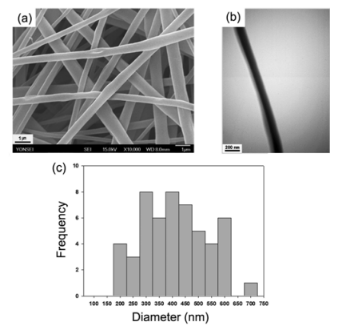

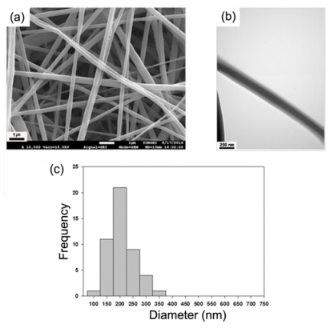

图1.植物杀菌素油/聚乙烯醇（PVA）纳米复合纤维的（a）SEM图像、（b）TEM图像和（c）纤维尺寸分布。

图2.棕榈油/PVA纳米复合纤维的（a）SEM图像、（b）TEM图像和（c）纤维尺寸分布。

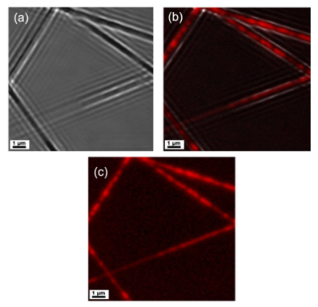

图3.含棕榈油的芯/鞘结构PVA纳米纤维的共聚焦激光扫描显微镜（CLSM）图像（相同纤维的图像）；（a）没有激发、（b）有激发和（c）有叠加激发光。

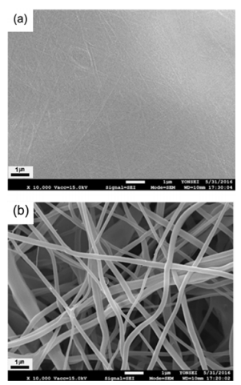

图4.含棕榈油的电纺PVA纳米纤维膜浸入水中后的SEM图像；（a）初纺和（b）热处理。

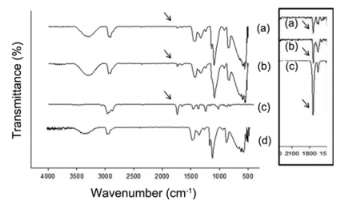

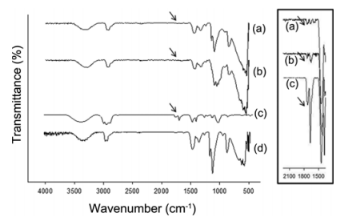

图5.（a）热处理的电纺棕榈油/PVA纳米复合纤维、（b）未经处理的电纺棕榈油/PVA纳米复合纤维以及（c）纯棕榈油和（d）热处理的电纺PVA纳米纤维的FT-IR光谱。

图6.（a）热处理的电纺植物杀菌素油/PVA纳米复合纤维、（b）未处理过的电纺植物杀菌素油/PVA纳米复合纤维以及（c）纯植物素杀菌油和（d）热处理的电纺PVA纳米纤维的FT-IR光谱。

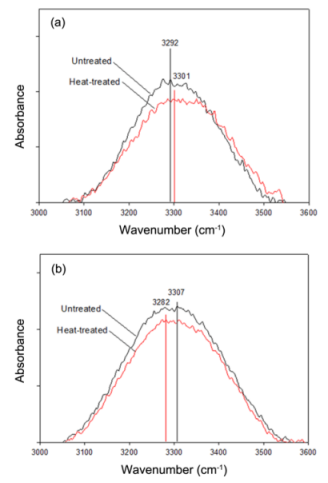

图7.PVA羟基拉伸振动的FT-IR光谱随含有（a）棕榈油和（b）植物杀菌素油的PVA纳米纤维膜中水含量的变化。

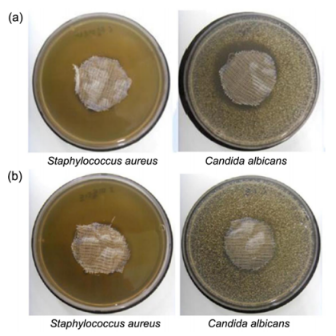

图8.含（a）棕榈油和（b）植物杀菌素油的电纺PVA纳米纤维膜对金黄色葡萄球菌和白色念珠菌的抗菌活性。

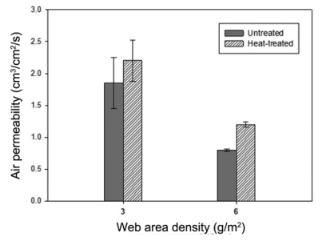

图9.含棕榈油的电纺PVA纳米纤维膜在热处理前后的透气性。

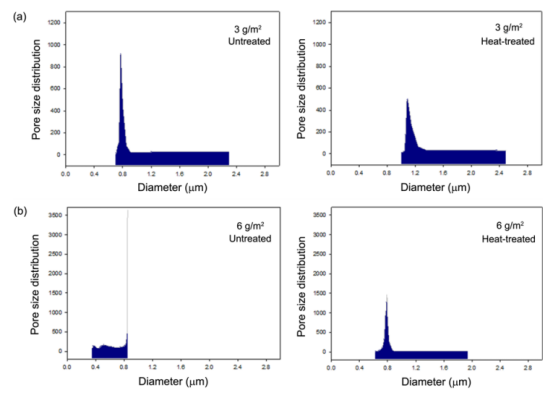

图10.热处理前后含棕榈油的电纺PVA纳米纤维膜的孔径分布；（a）3 g/m2的网状表面密度和（b）6 g/m2的网状表面密度。

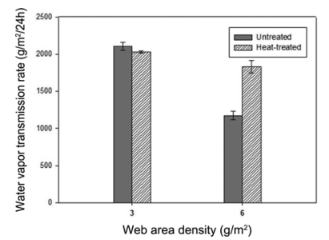

图11.含有棕榈油的电纺PVA纳米纤维膜在热处理前后的水蒸汽透过率。

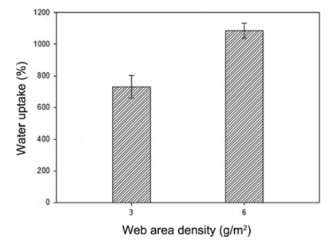

图12.含棕榈油的电纺PVA纳米纤维膜的吸水率。
