DOI:10.1007/s11356-020-09080-w

这项工作描述了通过将氧化石墨烯量子点（GOQDs）嵌入聚醚砜（PES）中制备新型电纺纳米纤维膜（ENMs）的研究进展。FTIR和拉曼光谱证实GOQDs成功地掺入PES膜中。当最佳静电纺丝PES聚合物浓度为26 wt％时，显示没有缺陷或微珠形成。光谱、显微镜和接触角是用于表征ENMs的一些技术。SEM图像显示平滑且无分支的ENMs。掺入GOQDs的平均直径为2.45μm。XRD显示GOQDs在结构上接近石墨，间隔为0.36 nm。使用圆盘扩散法评估了GOQDs-PES电纺纳米纤维膜对三种细菌菌株（大肠杆菌（E.coli）、金黄色葡萄球菌（S.aureus）和蜡状芽孢杆菌（B.cereus））的抗菌作用。含有10 wt％GOQDs的电纺纳米纤维对三种测试的细菌菌株表现出最活跃的抗菌活性。抑制区范围为9至40 mm。测定大肠杆菌、蜡状芽孢杆菌和金黄色葡萄球菌的最小抑菌浓度（MIC）分别为0.5 mg/mL、0.3 mg/mL和0.2 mg/mL。结果表明，将GOQDs掺入PES纳米纤维中产生了新的抗菌性能，因此，GOQDs-PES纳米纤维膜可用于水处理等抗菌应用。

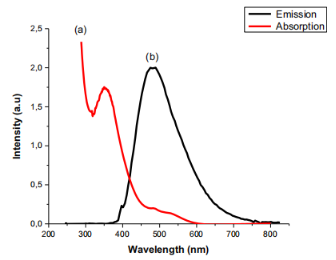

图1.光谱显示了GOQDs的（a）吸收和（b）发射

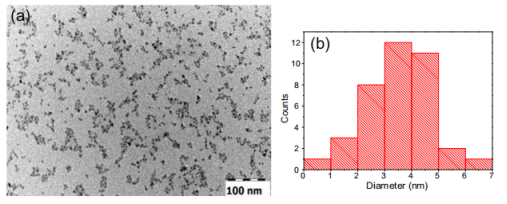

图2.（a）GOQDs的透射电子显微镜图像（TEM）图像，（b）相应的粒度分布直方图

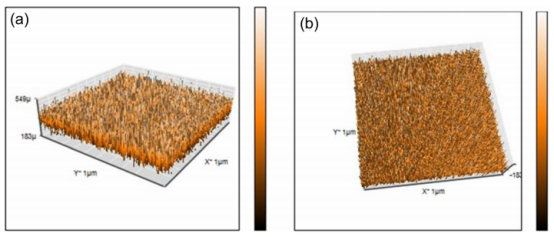

图3.GOQDs表面形貌的（a）三维剖面图和（b）二维图

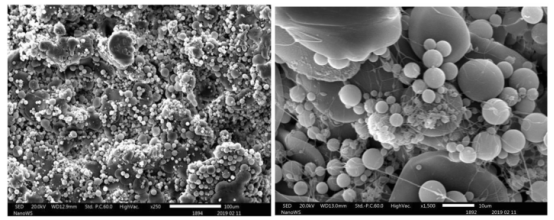

图4.聚合物浓度为20 wt％的裸PES纳米纤维的扫描电镜（SEM）图像

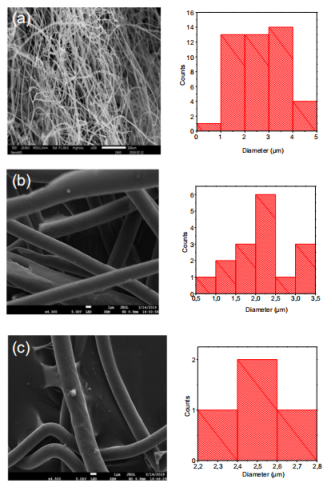

图5.（a）裸PES纳米纤维的扫描电镜（SEM）图像和相应的尺寸直方图，（b）裸PES纳米纤维的HR-SEM图像和（c）PES-GOQDS纳米纤维膜的HR-SEM图像

图6.（a）GOQDs、（b）裸PES纳米纤维和（c）GOQDs-PES ENMs的FTIR光谱

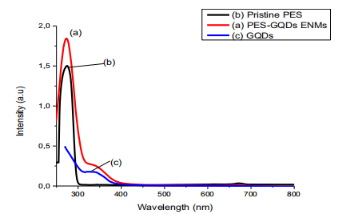

图7.（a）PES中的GOQDs、（b）单独的PES和（c）单独的GOQDs的基态吸收光谱

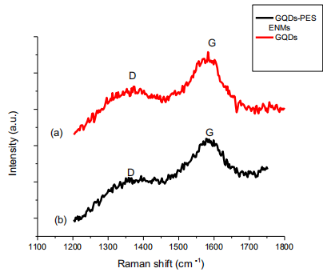

图8.（a）GOQDs和（b）GOQDs-PES ENMs的拉曼光谱

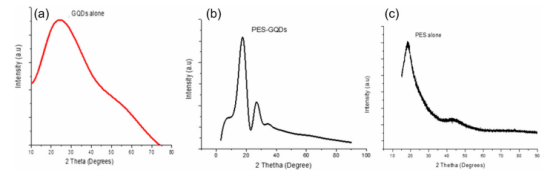

图9.（a）GOQDs、（b）GOQDs-PES纳米纤维和（c）原始PES的X射线衍射图

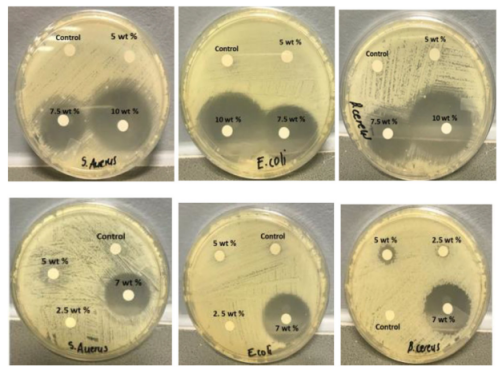

图10.不同浓度GOQDs对Mueller-Hinton琼脂板的抑制作用

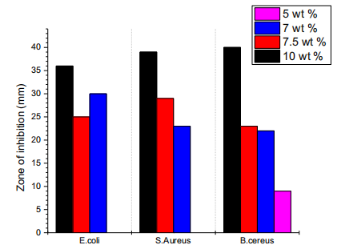

图11.对大肠杆菌、金黄色葡萄球菌和蜡状芽孢杆菌检测的GOQDs-PES-ENMs抑制区直径的定性数据
