DOI:10.3390/mi11040441

皮肤烧伤和溃疡由于其高感染风险，被认为是难以愈合的伤口。因此，设计新的伤口敷料的需求正在日益增长。这项工作的目的是研究以静电纺丝制备的聚己内酯/聚乙烯吡咯烷酮（PCL/PVP）超细纤维以及负载有Argovit™银纳米颗粒（Ag-Si/Al2O3）的吸附剂为组成成分的复合伤口敷料的性能。使用扫描电子显微镜（SEM）、差示扫描量热法（DSC）、傅里叶变换红外光谱（FTIR）和电感耦合等离子体发射光谱（ICP-OES）对纤维和吸附剂的理化性质进行了表征。另外，还评估了纤维的机械性能。研究结果表明，所测试的纤维支架具有适合伤口敷料设计的熔化温度(58-60℃)。此外，即使在生理溶液中放置7天，它们仍然表现出稳定的性能，在微观尺度上没有因PVP释放而造成的宏观损伤。经证实，具有较高粒径的颗粒状吸附剂拥有最佳的吸水能力。纤维和吸附剂均对革兰氏阴性菌铜绿假单胞菌和大肠杆菌、革兰氏阳性金黄色葡萄球菌和白色念珠菌具有抗菌活性。用85:15的PCL/PVP制备的支架具有最佳的理化性质，在不影响成纤维细胞活性的前提下，该支架具有最佳的抗菌活性。在所有测试的吸附剂中，随着时间的推移，颗粒状Ag/Si-Al2O3-3吸附剂显示出最佳的吸水能力和较高的抗菌活性。PCL/PVP 85:15超细纤维与所选的Ag/Si-Al2O3-3吸附剂的组合将用于制备具有渗出物保留、生物相容性和抗菌活性的伤口敷料。

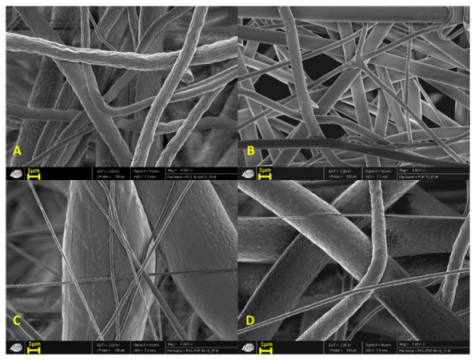

图1.（a）聚己内酯）（PCL）、（b）聚乙烯吡咯烷酮（PVP）、（c）PCL/PVP 85:15和（d）PCL/PVP 95:5超细纤维支架的SEM图像。所有显微照片均为5000x放大（比例尺=1 µm）。

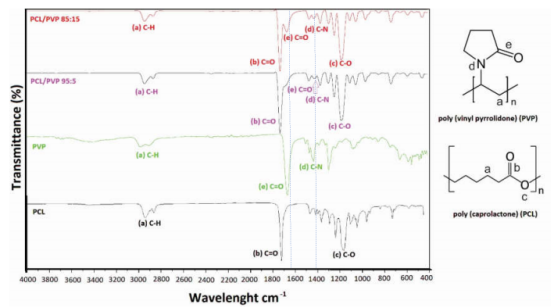

图2.PCL、PVP和PCL/PVP纤维的FTIR光谱。

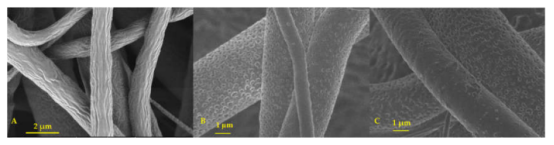

图3.生理溶液接触7天后，（a）PCL、（b）PCL/PVP 85:15和（c）PCL/PVP 95:5超细纤维支架的SEM图像。所有显微照片均为10,000x放大（b的比例尺=2 µm；c的比例尺=1 µm）。

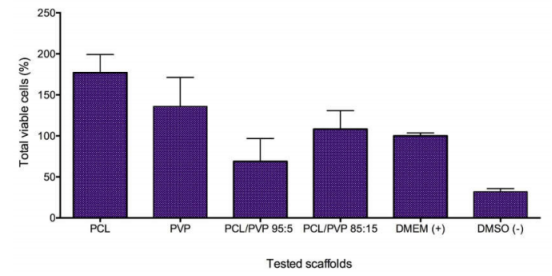

图4.电纺纤维和对照组的HFF-1细胞活力（DMEM作为阳性对照，DMSO作为阴性对照）。

图5.电纺纯PCL、PVP、PCL/PVP复合纤维毡的典型应力-应变曲线。

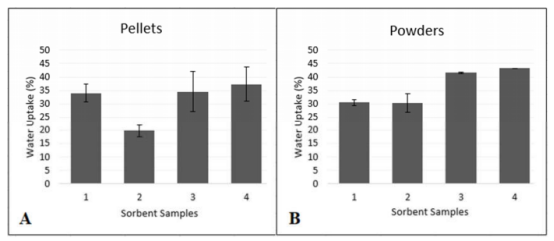

图6.（A）压缩（颗粒状）的Ag-Si/Al2O3吸附剂的吸水性能。（B）粉末状Ag-Si/Al2O3吸附剂的吸水性能。

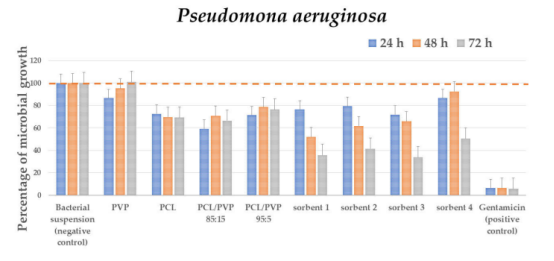

图7.暴露于PCL/PVP纤维和吸附剂的铜绿假单胞菌在24、48和72小时的微生物生长百分比。
