DOI:10.1016/j.mssp.2020.105121

本研究采用简单的静电纺丝工艺制备CuO/PVA纤维，并在550～700℃高温下进行热处理。通过XRD、SEM、DRS和VSM测试研究了所制备样品的物理和化学性质之间的相关性。通过全粉图案建模（WPPM）方法研究了热处理对纤维微结构性能的影响。使用扫描电子显微镜（SEM）图像分析研究了所制备样品的形态特征。利用digimizer软件并借助SEM图像比例尺，查看CuO/PVA纤维的直径大小和分布。采用FTIR光谱进行化学成分分析，表明了与Cu-O相对应的拉伸振动。通过扩散反射光谱（DRS）光谱对样品进行光学特性研究。采用振动样品磁力计（VSM）测试磁性。结果表明，热处理会影响CuO/PVA纤维的物理化学性能。

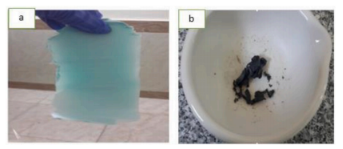

图1.a）初纺和b）煅烧纤维的示意图。

图2.在不同温度下煅烧CuO纤维的XRD图谱。

图3.不同样品的X射线衍射和代表性XRD细化图谱。

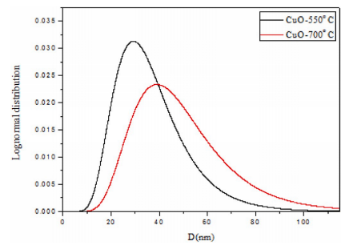

图4.在两种煅烧温度下，CuO纤维的对数正态分布函数。

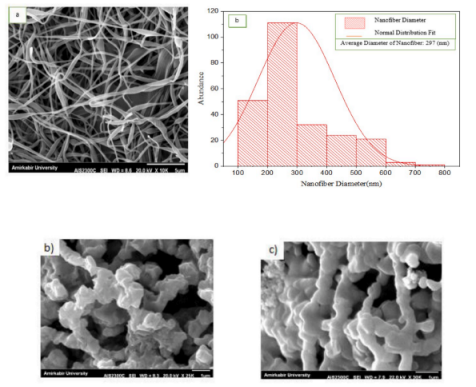

图5.a）初纺纤维以及分别在b）：550和c）：700℃煅烧的纤维的SEM图像。

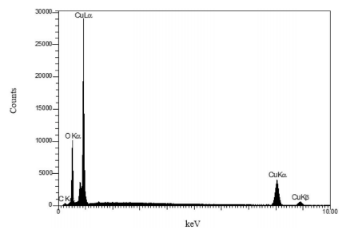

图6.Cu纤维的EDX定量结果。

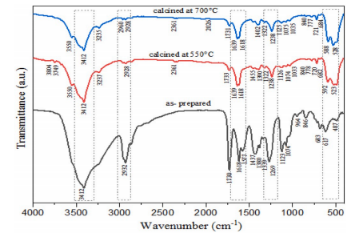

图7.聚合物和陶瓷CuO纤维在4000-400 cm-1范围内的FTIR光谱。

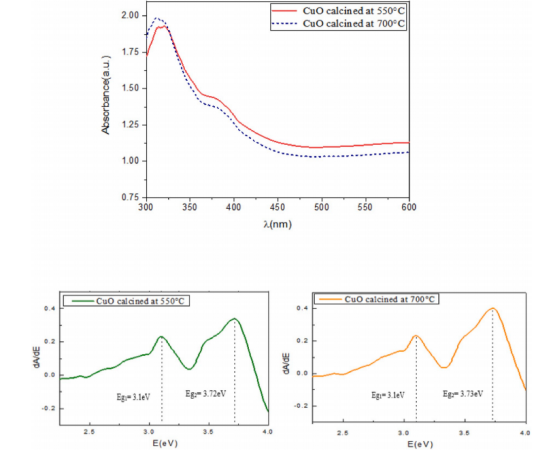

图8.在不同温度下煅烧的CuO纤维的吸光度光谱和吸光度数据的一阶导数与能量的关系。

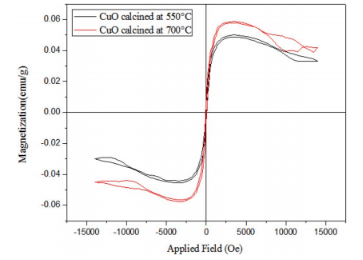

图9.室温下的磁化强度与磁场（MH）曲线。

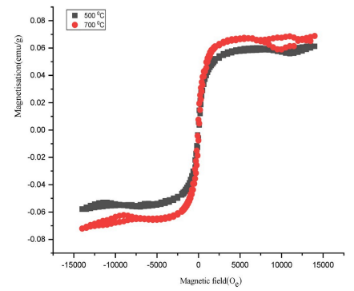

图10.校正磁化数据的表示。
