DOI:10.1016/j.reactfunctpolym.2020.104603

采用静电纺丝和浇铸法将香芹酚包埋在聚乙烯醇（PVA）基质中。已使用相对于聚合物含有15％PVA和15％香芹酚的水溶液，其含有或不含有0.3 g/100 g香芹酚的Tween 85。电纺垫呈现出珠粒和细纤维，当存在香芹酚时会变细并中断，可保留高达83％的该化合物。在存在表面活性剂的情况下，电纺垫的封装效率降低，达到与浇铸相似的值（75-77％）。不含表面活性剂的电纺材料实际上是非晶态的，其中总香芹酚的40％是不可热释放的。相反，当表面活性剂存在于浇铸材料中且结晶度为40％时，强键合香芹酚比率降低。PVA-酚羟基的特定相互作用对基质中香芹酚的保留程度起着重要的作用，这取决于表面活性剂的存在和加工方法。

图1.含有香芹酚的不同乳液的典型粒径分布。

图2.不同PVA基乳液的流变曲线。还给出了在接近零剪切速率γ（流量曲线的初始斜率）下的表观粘度η0（Pa·s），流动性能指数（n）和稠度指数（K），以及平均值和标准偏差。

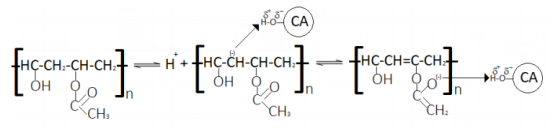

图3.根据PVA-香芹酚相互作用的机理，PVA聚合物链中乙酸基的电离机理。

图4.不同ES材料和PVA膜横截面的FESEM显微照片。C-PCS样品中小颗粒的高倍放大。

图5.TGA曲线显示相对样品失重与温度的关系以及电纺（ES）和浇铸（C）样品的导数（DTGA）曲线。
