DOI:10.1021/acs.langmuir.9b03636

本文为立体NO2传感器的制备技术提供了一条实用且易懂的途径。作为传感器的气体传感层，铜酞菁（CuPc）生长在聚乙烯醇（PVA）纳米纤维（NFs）的顶部。CuPc/PVA NFs立体传感器对NO2的灵敏度超过829%/ppm，而连续CuPc薄膜传感器的灵敏度比立体传感器低2个数量级。对于25ppm NO2的响应度，CuPc/PVA NFs立体传感器的强度是连续CuPc薄膜传感器的四倍。对于恢复时间，CuPc/PVA NFs立体传感器比连续CuPc薄膜传感器快八倍以上。该通用策略可用于制备各种有毒气体传感器，以提高设备的整体性能。

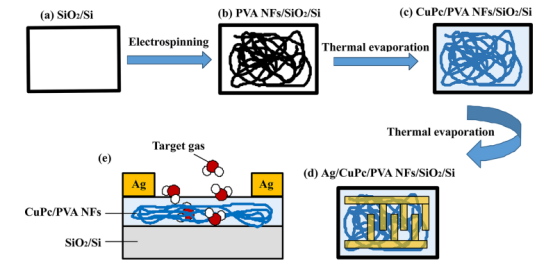

图1.制备步骤示意图：（a）清洁的SiO2/Si基板；（b）将PVA NFs静电纺丝到基材表面上；（c）PVA NFs/SiO2/Si表面上热蒸发的CuPc；（d）CuPc/PVA NFs/SiO2/Si上热蒸发的Ag叉指电极；（e）基于PVA NFs支架的CuPc传感器的示意图。

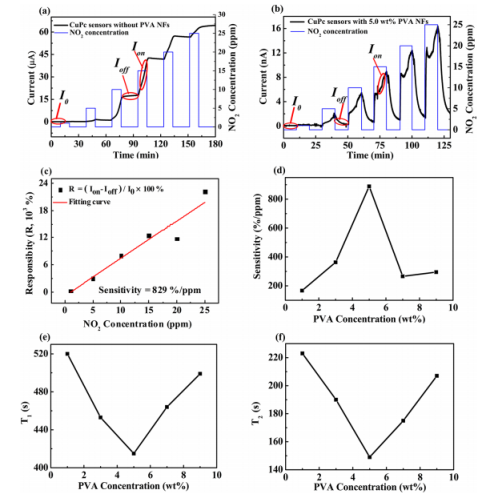

图2.（a）实时监测基于OFET的CuPc连续纤维薄膜的NO2曲线；（b）实时监测基于OFET的CuPc/PVA NFs立体传感器的NO2曲线；（c）具有5.0wt%PVA NFs支架的CuPc传感器的相应响应度（R）和灵敏度；（d）具有PVA NFs支架的CuPc传感器对PVA预处理溶液浓度的相应灵敏度；T1（e）和T2（f）对应于PVA预处理溶液的浓度。

图3.（a-e）浓度递增的PVA NFs的SEM显微照片；（f-j）含20 nm CuPc的浓度递增的PVA NFs的SEM显微照片。

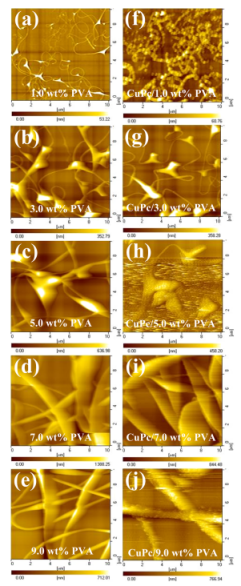

图4.（a-e）浓度递增的PVA NFs的AFM图像；（f-j）含20 nm CuPc的浓度递增的PVA NFs的AFM图像。

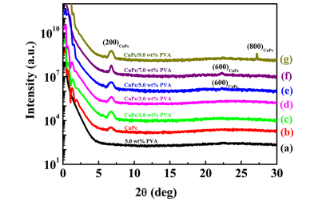

图5.X射线衍射图：（a）PVA NFs，（b）不含PVA NFs的CuPc薄膜，以及（c-g）含递增浓度PVA NFs的CuPc薄膜。

图6.（a）具有PVA NFs的CuPc传感器的彩色插图；（b）基于PVA NFs的CuPc立体薄膜的SEM图像。
