DOI: 10.1021/acsapm.0c00209

压电与具有非中心对称晶体单元的晶体材料有关。这项工作报告了电纺聚（ε-己内酯）（PCL）膜的电活性。单个PCL纤维的表观压电常数为5±2 pm.V-1，纵向压电电压系数为0.25 Vm.N-1。此外，PCL柔性电子皮肤（e-skin）装置表现出0.098 V.kPa-1的优异机械灵敏度，能够测量较小的力（1 mN），具有出色的输出电压稳定性（> 16,000个循环），并且可以精确地监测人的步态。整体电活性特性为开发用于步态应用的环保且低成本的纳米能量收集和可穿戴设备创造了机会。

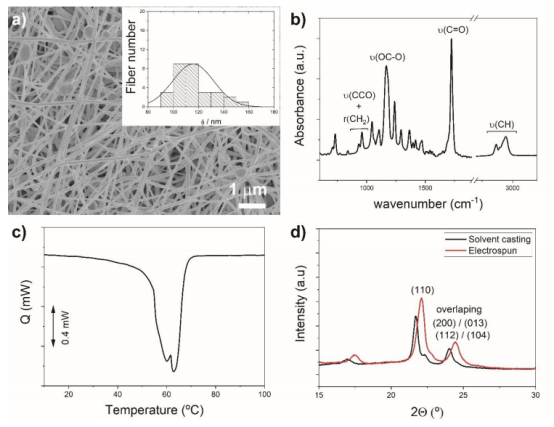

图1：a）PCL电纺纤维毡的形态，b）记录的PCL膜的FTIR光谱，c）PCL电纺膜的DSC行为，以及d）溶剂浇铸PCL纤维膜和电纺膜的WAXD模式。

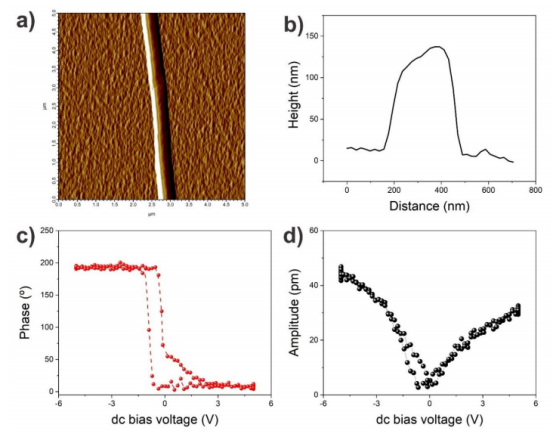

图2：a）PCL电纺纤维的AFM高度图，b）PCL电纺纤维的高度曲线，c）记录的PCL电纺纤维的PFM相电压和d）振幅-电压磁滞回线。

图3：a）样品振荡刺激的机械设置示意图，b）在不同频率条件下（10 N施加力）的能量收集性能，c）在不同施加压力（4 Hz）下的能量收集性能，d）在10 N的施加力和4 Hz的频率下，由PCL电纺收集器产生的电压和瞬时功率；e）计算电纺PCL能量收集器的开路电压，f）在10 N的力和16 Hz的频率下，能量收集器设备的稳定性和重复性测试，g）行走监测，h）跑步监测，以及I）在不同外部压力下的输出电压响应。
