DOI: 10.1002/pen.25393

这项研究报告了由聚乙烯醇（PVA）、纳米壳聚糖（NC）和沙蒿提取物（AE）组成的电纺伤口敷料的制备和表征。将NC和AE wt%定义为工艺参数，并使用Design Expert 7.0软件研究它们对纤维直径、机械性能和细胞附着的影响。该软件提供了二次方程式，对其进行了统计学和图形研究，证实了随着样品中NC含量的增加，机械强度和纤维直径也随之增加。这种增加可能是由于纳米颗粒适当分散在PVA基质中以及溶液粘度增加所致。然而，细胞活力呈现出增加/减少的趋势AE的存在降低了样品的机械性能，同时对细胞活力产生了积极影响。此外，样品对作为革兰氏阴性菌的大肠杆菌和作为革兰氏阳性菌的金黄色葡萄球菌具有显著的抗菌特性，这是伤口敷料的显著特征。总体而言，该研究的发现表明，PVA/NC/AE在生物医学领域，尤其是在伤口敷料方面具有极好的潜力。

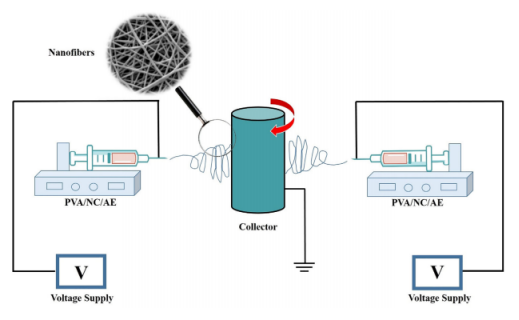

图1.所用静电纺丝设备的示意图[颜色图可在wileyonlinelibrary.com上查看]

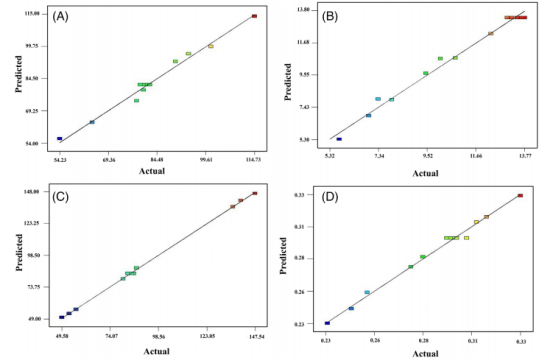

图2.响应的预测值与实际值图：（A）直径（nm），（B）拉伸强度（MPa），（C）断裂伸长率（%）和（D）吸光度（%）[颜色图以在wileyonlinelibrary.com上查看]

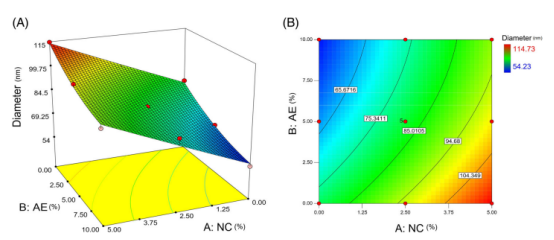

图3.工艺参数对直径的影响：（A）三维（3D）表面和（B）对应图[颜色图可在wileyonlinelibrary.com上查看]

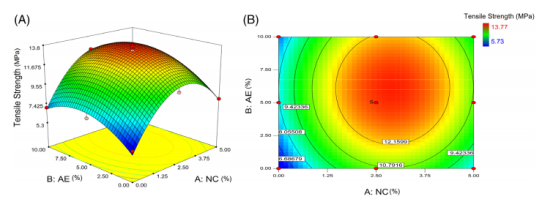

图4.工艺参数对拉伸强度的影响：（A）三维（3D）表面和（B）对应图[颜色图可在wileyonlinelibrary.com上查看]

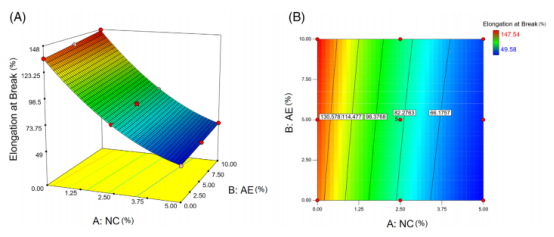

图5.工艺参数对断裂伸长率的影响：（A）三维（3D）表面和（B）对应图[颜色图可在wileyonlinelibrary.com上查看]

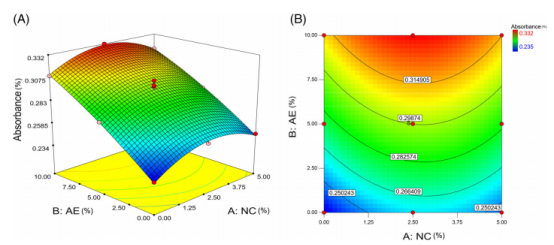

图6.工艺参数对细胞存活率的影响：（A）三维（3D）表面和（B）对应图[颜色图可在wileyonlinelibrary.com上查看]

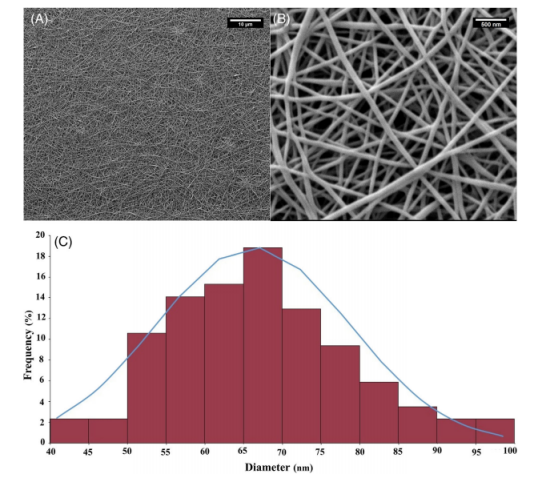

图7.最佳电纺样品（OES）的扫描电子显微镜（SEM）图像，其放大倍数为（A）2000，（B）30 000×以及（C）纤维直径分布[颜色图可在wileyonlinelibrary.com上查看]

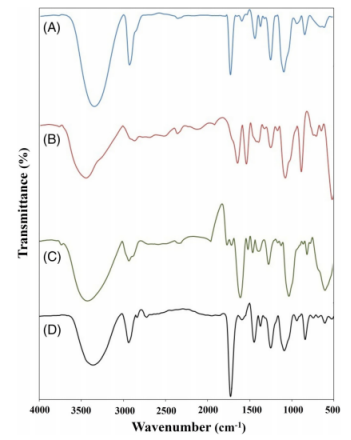

图8.（A）PVA、（B）NC、（C）AE和（D）OES的傅立叶变换红外（FTIR）光谱[颜色图可在wileyonlinelibrary.com上查看]

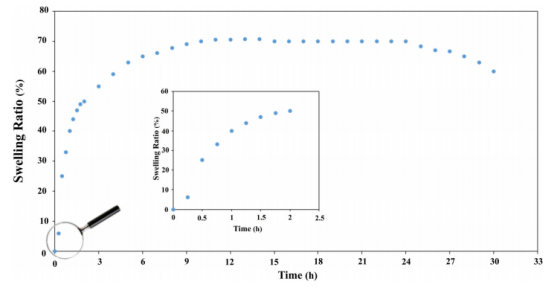

图9.最佳电纺样品（OES）的溶胀行为[颜色图可在wileyonlinelibrary.com上查看]

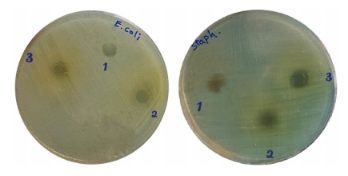

图10.制备样品（1：PVA，2：PVA/NC和3：OES）对大肠杆菌和金黄色葡萄球菌的抑制区[颜色图可在wileyonlinelibrary.com上查看]

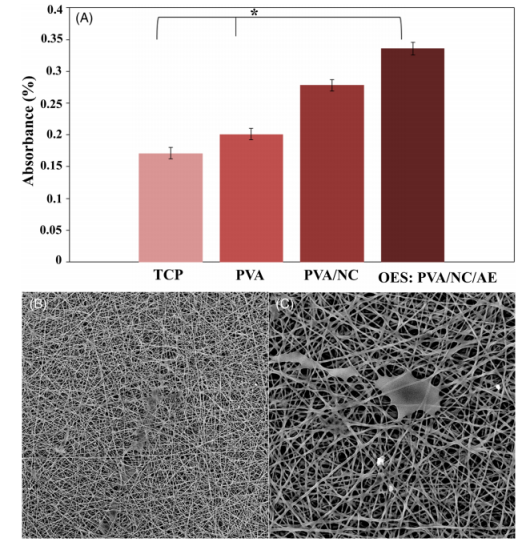

图11.（A）用MTT法测定培养的成纤维细胞的活力分析以及两个放大倍数下的（B，C）扫描电子显微镜图像（*P<0.05）[颜色图可在wileyonlinelibrary.com上查看]
