DOI:10.1016/j.jddst.2020.101726

这项研究的目的是制备和评估用于舌下药物递送的负载卡维地洛的聚乙烯吡咯烷酮（PVP）和聚乙二醇400（PEG 400）电纺纳米纤维。使用扫描电子显微镜、傅立叶变换红外光谱（FT-IR）和分子对接技术对制备的材料进行表征。对制备的纳米纤维薄膜进行了表面形貌、厚度、耐折性和药物释放特性分析。结果表明卡维地洛在纤维中为非晶态，平均直径700-800 nm，具有光滑的柱状交联结构。 FT-IR和分子对接研究均表明氢键有助于药物-聚合物的分子间相互作用。药物的溶出度和渗透性均明显高于物理混合物。总体而言，所开发的快速溶解电纺聚合物薄膜是卡维地洛舌下给药的理想载体。

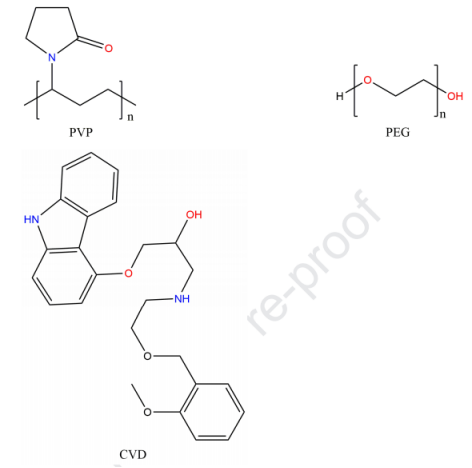

图1.CVD、PVP和PEG的化学结构。

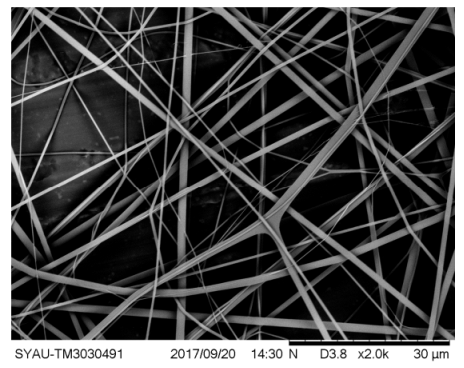

图2.电纺纳米纤维薄膜的扫描电子显微镜图像。

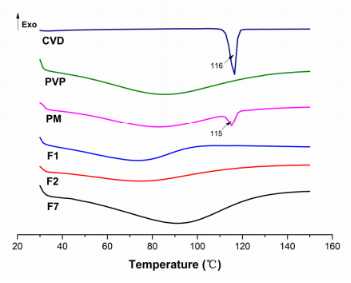

图3.CVD、PVP、物理混合物（PM）和F1、F2、F7的薄膜配方的DSC热分析图。

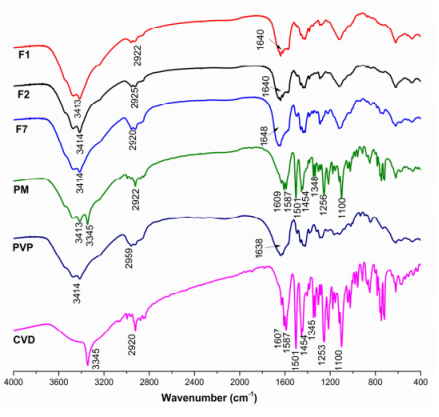

图4.CVD、PVP、物理混合物（PM）和F1、F2、F7的薄膜配方的FTIR光谱。

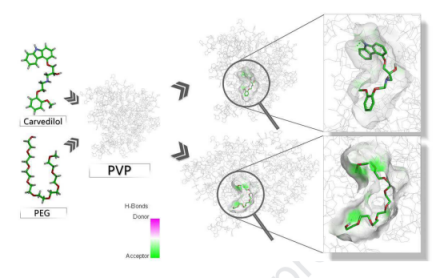

图5.药物和赋形剂的结构。优化后的能量状态最低的卡维地洛、PEG和PVP的标记3D结构显示在图的左侧。CVD-PVP（上）和PEG-PVP（下）复合物以整体图和局部图显示。

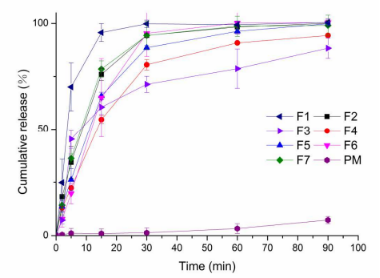

图6.不同配方和物理混合物（PM）的体外溶出曲线（平均值±SD，n=3）。

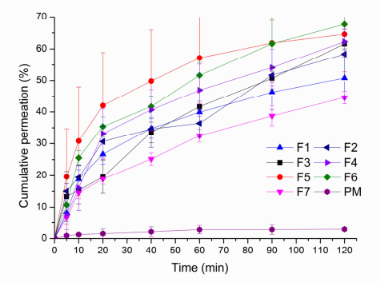

图7.不同配方和物理混合物（PM）通过猪舌下膜的体外渗透曲线（平均值±SD，n=3）。
