DOI:10.1016/j.msec.2020.110941

果胶纳米纤维垫是一种很有前途的组织工程支架，但其细胞浸润性较差。在这项研究中，利用胶原蛋白衍生的细胞粘附蛋白明胶交联高碘酸氧化果胶的电纺纳米纤维。细胞培养实验结果表明，细胞能够生长在明胶交联的果胶纳米纤维垫上，而不是仅在垫表面上扩散。纳米纤维垫表现出中等的机械强度，最大拉伸强度高达2.3 MPa，极限拉伸应变高达15%，在模拟体液中能在4周甚至更长时间内逐渐降解。因此，明胶交联果胶纳米纤维垫在软组织再生方面具有巨大的潜力。

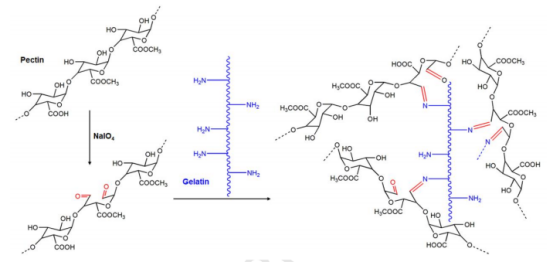

图1.明胶交联果胶纳米纤维的制备示意图。果胶（黑色），明胶（蓝色），羰基（红色）。

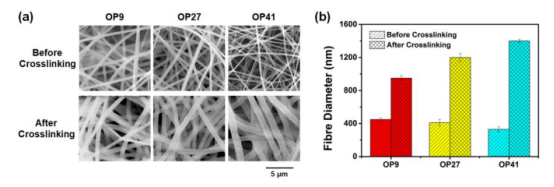

图2.明胶交联之前和之后的电纺氧化果胶纤维的SEM图像（a）和直径（b）。

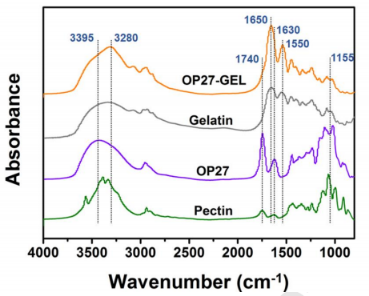

图3.原始果胶、明胶、氧化果胶（OP27）和明胶交联OP27纳米纤维（OP27-GEL）的红外光谱。

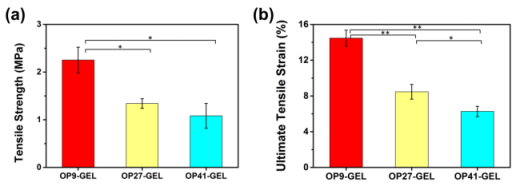

图4.明胶交联果胶纳米纤维垫的最大拉伸强度（a）和极限拉伸应变（b）。*表示p<0.05，**表示p<0.01。

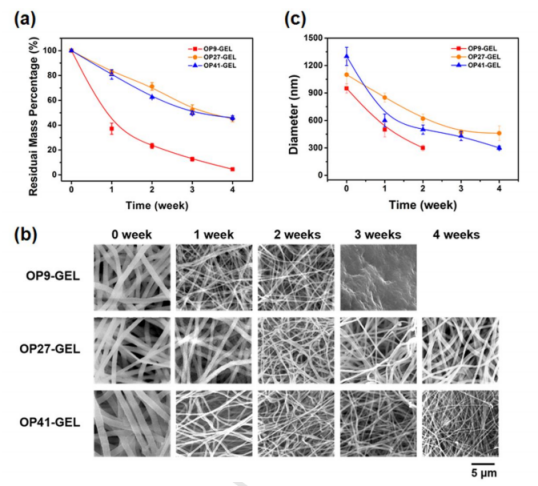

图5.明胶交联果胶纳米纤维在SBF中的降解：（a）质量损失、（b）SEM图像和（c）直径。

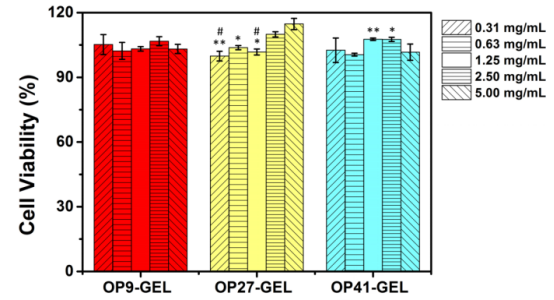

图6.在各种浓度的明胶交联果胶纳米纤维渗滤液中培养24 h后，L929成纤维细胞的活力。对于OP27-GEL，与5 mg/mL相比，*表示p<0.05，**表示p<0.01，而与2.5 mg/mL相比，＃表示p<0.05。对于OP41-GEL，与0.63 mg/mL相比，*表示p<0.05，**表示p<0.01。同一样品的其他浓度之间无统计差异。

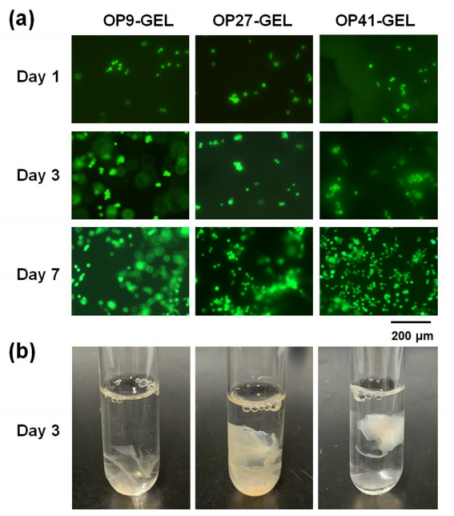

图7.（a）在明胶交联果胶纳米纤维垫上生长的染色L929成纤维细胞的荧光图像（活细胞为绿色，死细胞为红色）；（b）在DMEM培养基中孵育3天的垫子的光学图像。成像前用SBF冲洗垫子。
