DOI:10.1016/j.jmst.2020.03.027

在这项研究中，在环境温度下在电纺TiO2纳米纤维上原位制备了分层Bi2O3/TiO2纤维复合材料。在Bi2O3/TiO2复合材料中，Bi2O3和TiO2之间发生了S型电子迁移。 在模拟阳光下苯酚的光催化降解中，制备的Bi2O3/TiO2纳米纤维明显优于Bi2O3纳米颗粒和TiO2纳米纤维。这种改善是通过维持和有效利用有用的载流子并消耗无用的空穴和电子来实现的，主要归因于S型异质结和分层结构。这项研究也为光催化剂提供了一种新的设计思路。

图1.TiO2-NF、Bi2O3和Bi2O3/TiO2-NF的X射线衍射图

图2.（a）Bi2O3、（b）TiO2-NF的FESEM图像；（c，d）Bi2O3/TiO2-NF的FESEM图像和（e）EDS光谱

图3.（a）XPS全扫描光谱；（b）TiO2-NF、Bi2O3和Bi2O3/TiO2-NF的Bi 4f、（c）Ti 2p和（d）O 1s高分辨率光谱

图4.TiO2-NF、Bi2O3和Bi2O3/TiO2-NF的N2吸附-解吸等温线

图5.TiO2-NF、Bi2O3和Bi2O3/TiO2-NF的紫外可见漫反射光谱

图6.Bi2O3和TiO2-NF的VB-XPS光谱

图7.在400nm激光激发下TiO2-NF、Bi2O3和Bi2O3/TiO2-NF的光致发光（PL）光谱

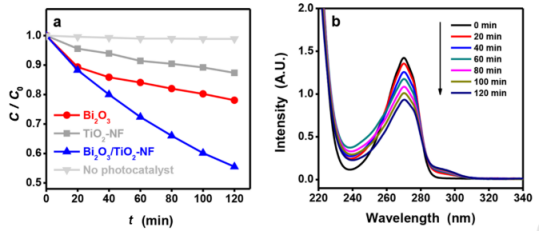

图8.（a）在模拟阳光下苯酚在TiO2-NF、Bi2O3和Bi2O3/TiO2-NF上的降解曲线，以及（b）Bi2O3/TiO2-NF对苯酚溶液的紫外光谱的时间演化

图9.（a）DMPO-•OH和（b）DMPO-•O2-的EPR光谱导致存在TiO2-NF、Bi2O3和Bi2O3/TiO2-NF

图10.Bi2O3/TiO2-NF复合材料的S型电荷迁移示意图
