DOI:10.1016/j.solener.2020.03.110

具有出色催化性能的对电极（CE）是获得高性能染料敏化太阳能电池（DSSCs）的前提。本文通过水热法和静电纺丝法成功合成了NiCo2S4/碳纳米纤维（NiCo2S4/CNFs），并将其直接应用于DSSCs。由于NiCo2S4材料的催化作用与CNFs的导电性之间具有协同作用，所有化学测试结果均表明，应用于DSSCs的NiCo2S4/CNFs具有良好的功率转换效率（9.0%）和稳定性，优于具有Pt CE的DSSCs（7.48%），这表明NiCo2S4/CNFs复合材料有助于DSSCs的低成本、高效应用。

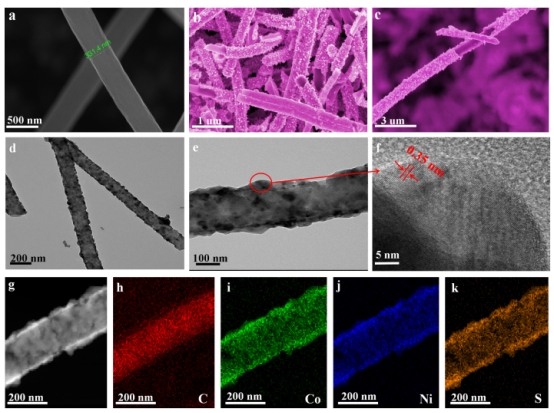

图1.纯CNFs（a）和NiCo2S4/CNFs复合物（b-c）的SEM图像；NiCo2S4/CNFs（d，e）的TEM图像；NiCo2S4的高分辨率晶格图案（f）；NiCo2S4/CNFs复合材料（g-k）的EDS元素映射图像。

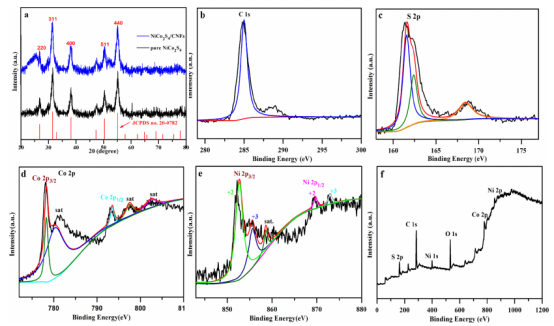

图2.NiCo2S4/CNFs粉末样品的XRD图谱（a）；（b）C 1s、（c）S 2p、（d）Co 2p、（e）Ni 2p的高分辨率XPS光谱和（f）NiCo2S4/CNFs的全扫描光谱。

图3.纯CNFs和NiCo2S4/CNFs复合材料的N2吸附-解吸等温线（a）和孔径分布（b）。

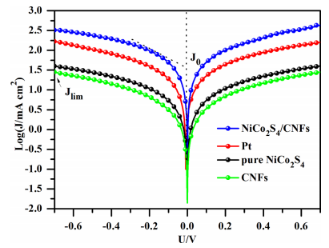

图4.四个不同CEs的Tafel曲线。

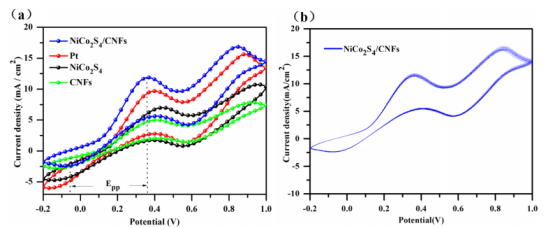

图5.NiCo2S4/CNFs、Pt、NiCo2S4和CNFs CE的循环伏安图（CV），扫描速率为50 mV s-1（a）；具有50个循环的NiCo2S4/CNFs CE的CV测量（b）。

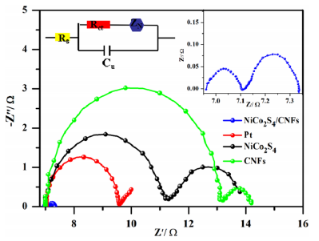

图6.使用不同CEs的基于I-/I3-电解质的对称电池的电化学阻抗谱（EIS）奈奎斯特图。

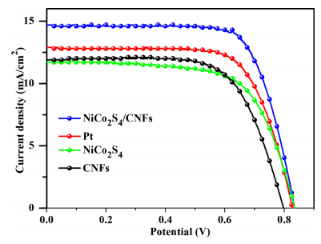

图7.具有不同CEs的设备的J-V曲线。
