DOI：10.3390/pharmaceutics12020139

静电纺丝已经成为开发控释药物递送系统的有力策略，但是迄今为止，尚未探索制备后溶剂蒸汽退火对载药电纺丝纤维的影响。在这项工作中，研究了负载有疏水性小分子螺内酯（SPL）的电纺聚（ε-己内酯）（PCL）纤维。制备完成后，纤维立即变得光滑且呈圆柱形。然而，在储存期间，观察到纤维中的PCL结晶度增加，表明缺乏稳定性。当用丙酮蒸汽对新鲜制备的纤维进行退火时，非晶PCL链会重结晶，导致纤维表面起皱并产生串晶结构。这种影响不会在纤维老化后出现。研究发现SPL在电纺后和退火后均在PCL基质中呈非晶态分散。体外溶出度研究表明，尽管新鲜纤维显示出SPL释放的快速爆发，但退火后观察到了更多的延长释放特性。释放速率和程度都可以通过改变退火时间来改变。此外，退火的制剂在储存时是稳定的。

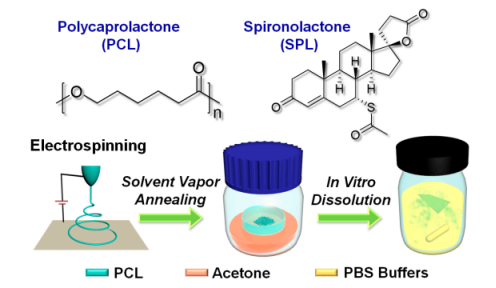

图1.PCL和SPL的化学结构，以及此工作中采用的实验步骤的示意图。

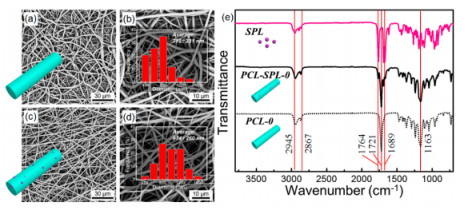

图2.新鲜（a，b）PCL和（c，d）负载SPL的PCL纤维的SEM图像和直径分布。 （e）FT-IR光谱。

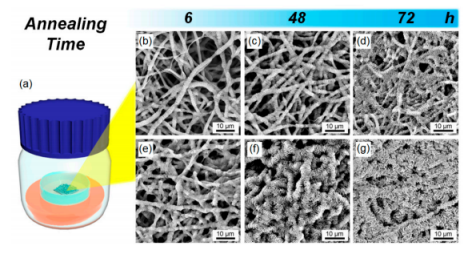

图3.（a）溶剂蒸汽退火过程的图解说明。（b-g）（b）PCL-6、（c）PCL-48、（d）PCL-72、（e）PCL-SPL-6、（f）PCL-SPL-48和（g ）PCL-SPL-72的SEM图像。

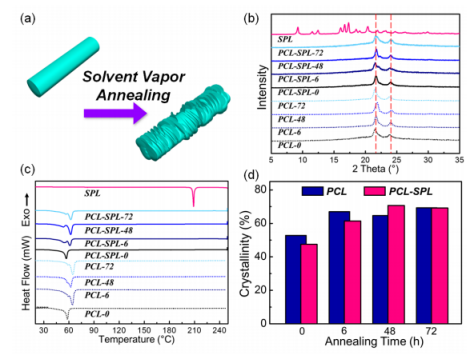

图4.（a）退火前后纤维的图示。（b）XRD模式。（c）DSC曲线（向上）。（d）相对于退火时间的结晶度百分比图。

图5.体外SPL释放曲线。数据表示为平均值±标准偏差。来自三个独立的实验。

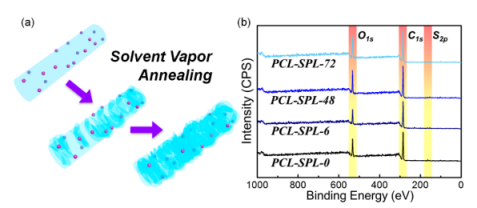

图6.（a）形成串晶结构的转化过程示意图。（b）负载SPL的纤维的XPS光谱。
