DOI:10.3390/molecules25061411

通过将简单、通用的静电纺丝技术与离子交换反应相结合，成功地制备了硫酸盐掺杂Ag3PO4纳米粒子修饰的PAN异质结纳米纤维（SO42--Ag3PO4/PAN电纺纳米纤维）。具有良好柔性的新型材料比未掺杂硫酸盐的物种（Ag3PO4/PAN电纺纳米纤维）具有更好的抗菌性能。采用FESEM、XRD、FTIR、XPS和DRS手段对所制备样品的形貌、相结构、键结构、元素组成和光学性质进行了表征。FESEM表征证实了SO42--Ag3PO4纳米颗粒已成功掺入PAN电纺纳米纤维中。用SO42-离子代替PO43-离子掺杂到Ag3PO4晶格中，可以为SO42--Ag3PO4/PAN异质结提供足够的电子-空穴分离能力，从而在可见光照射下产生活性氧（ROS），并增强其抗菌性能。最后，希望这项工作可以为使用静电纺丝技术设计和制造其他类型的柔性自支撑负离子掺杂异质结纳米纤维提供新的范例，以用于杀菌应用。

图1.（a）XRD衍射图；AP/PAN和S-AP/PAN，以及（b）（210）和（211）晶面的放大峰。

图2.FESEM图像；（a）Na2HPO4/PAN纳米纤维，（b）AP/PAN，（c）S-AP/PAN，（d）S-AP/PAN的高倍图像和（e）S-AP/PAN的横截面图像显示了纳米纤维垫的厚度。图（f）和（g）分别代表（b）和（c）的EDS。插图；相应纳米纤维的数码照片。

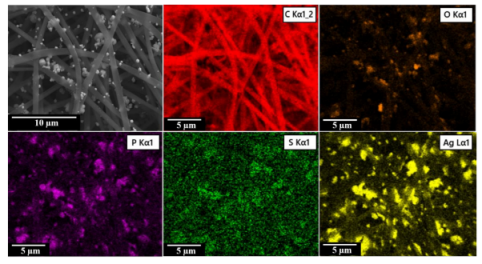

图3.S-AP/PAN的元素映射。

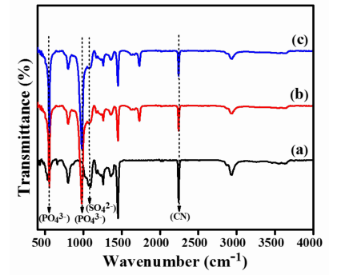

图4.FTIR光谱；（a）纯PAN、（b）AP/PAN和（c）S-AP/PAN。

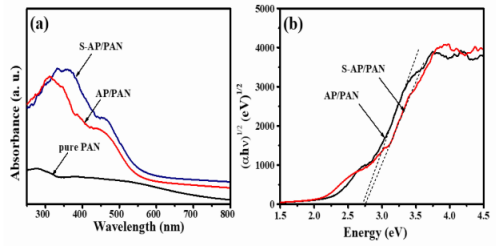

图5.制备的光催化剂的紫外可见漫反射光谱（a）以及（αhν）1/2与能量（hν）的关系图（b）。

图6.XPS光谱；AP/PAN（a）和S-AP/PAN（b）的全扫描光谱。图（c-f）代表AP/PAN（i）和S-AP/PAN（ii）的高分辨率光谱。

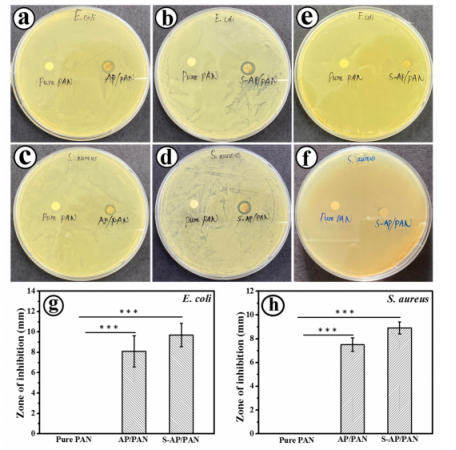

图7.通过纯PAN、AP/PAN和S-AP/PAN在大肠杆菌（a，b）和金黄色葡萄球菌（c，d）上进行圆盘扩散测试。图（e）和（f）分别表示在黑暗条件下纯PAN和S-AP/PAN在大肠杆菌和金黄色葡萄球菌上的圆盘扩散测试。与使用SPSS软件通过单向ANOVA统计评估的纯PAN相比，AP/PAN和S-AP/PAN在大肠杆菌（g）和金黄色葡萄球菌（h）上显示出显著水平的抑制区。p<0.05代表显著性，并表示为*p<0.05、**p<0.01和***p<0.001。

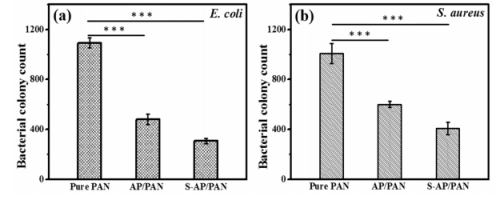

图8.菌落数量；（a）用纯PAN、AP/PAN和S-AP/PAN处理后，在胰蛋白酶大豆琼脂平板上生长的大肠杆菌和（b）金黄色葡萄球菌。与使用SPSS软件通过单向ANOVA统计评估的纯PAN相比，AP/PAN和S-AP/PAN显示出显著水平的细菌生长抑制活性。p<0.05代表显著性，并表示为*p<0.05、**p<0.01和***p<0.001。
