DOI:10.3390/molecules25051043

当前的伤口敷料抗菌活性较差且难以降解。因此，迫切需要可生物降解和抗菌的敷料。在本文中，研究者使用水热法和并排静电纺丝技术制备了掺有氧化锌/氧化石墨烯（ZnO/GO）纳米复合材料的明胶垫。通过场发射环境扫描电子显微镜（FESEM）、能量色散X射线光谱（EDX）、X射线衍射法（XRD）和傅里叶变换红外光谱（FTIR）对所制备纤维进行了表征。结果表明，明胶纤维具有良好的形貌，ZnO/GO纳米复合材料均匀地分散在纤维上。通过掺入ZnO/GO，可观察到大肠杆菌（E. coli）和金黄色葡萄球菌（S. aureus）存活率降低了90%以上。降解过程表明复合纤维在7天内完全降解，具有良好的可控降解特性。这项研究证明了具有优异抗菌性能的ZnO/GO-明胶垫作为伤口敷料的潜在适用性。

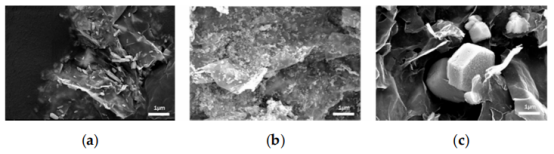

图1.（a）ZnO/GO-5wt%、（b）ZnO/GO-10wt%、（c）ZnO/GO-15wt%的FESEM显微照片。

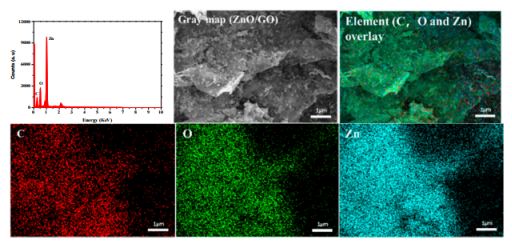

图2.ZnO/GO的X射线光谱（EDX）分析。

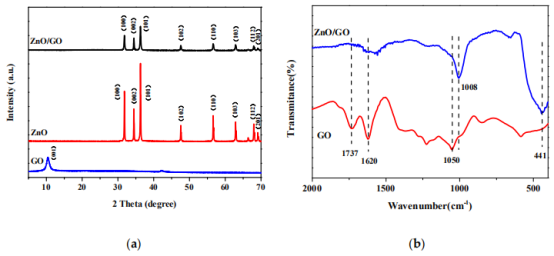

图3.（a）GO、纯ZnO和ZnO/GO的XRD光谱，（b）GO和ZnO/GO的傅里叶变换红外光谱（FTIR）光谱。

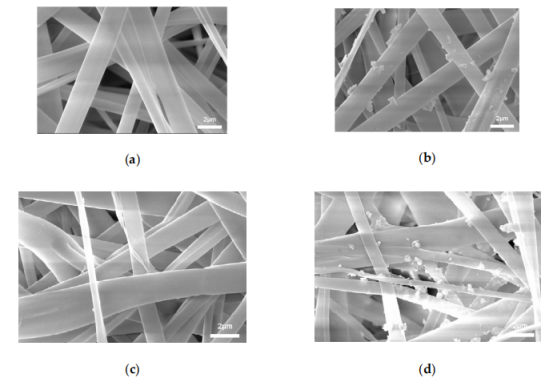

图4.（a）GELF'、（b）ZGF'、（c）GELF和（d）ZGF的FESEM图像。

图5.ZGF在37℃的磷酸盐缓冲溶液（PBS）中的降解过程。

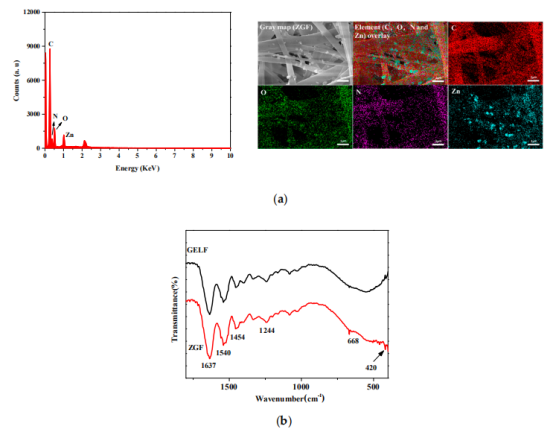

图6.（a）ZGF的EDX分析，（b）GELF和ZGF的FTIR光谱。

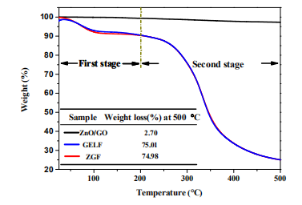

图7.ZnO/GO、GELF和ZGF的TGA曲线。

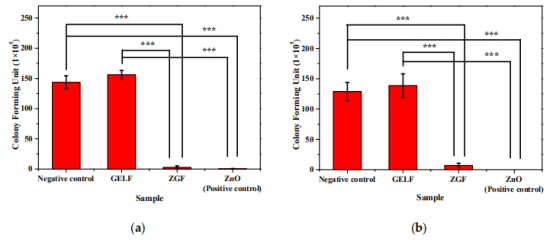

图8.阴性对照，GELF，ZGF和ZnO（阳性对照）对（a）大肠杆菌和（b）金黄色葡萄球菌的抗菌活性。（*代表p<0.05，**代表p<0.01和***代表p<0.001）

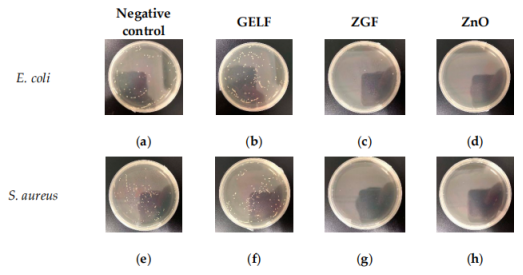

图9.阴性对照，GELF，ZGF和ZnO（阳性对照）对大肠杆菌（a-d）和金黄色葡萄球菌（e-h）的抗菌活性照片。
