DOI:10.1016/j.ijbiomac.2020.03.237

伤口敷料是伤口表面与外部环境之间的主要屏障。在此，研究者报告了醋酸纤维素（CA）–麦卢卡蜂蜜（MH）复合纳米纤维垫的制备，该垫可作为生物相容性抗菌伤口敷料。通过静电纺丝开发了含不同MH量的CA垫。ATR-FTIR光谱证实了复合CA-MH纳米纤维毡中含有MH。纤维连续且无珠，具有良好的机械性能。纤维直径随着MH含量的增加而增加。在电纺复合CA-MH纳米纤维垫中包含MH可以有效防止伤口表面细菌生长。MH负载CA纳米纤维垫具有良好的抗氧化性能，而使DPPH自由基化的能力取决于纤维中MH含量以及在DPPH溶液中浸泡时间等因素。此外，纳米纤维垫具有高孔隙率（85-90%）和2600至1950 g/m2/天的WVTR值，适合伤口透气，并且在体外实验中，该纤维垫对NIH 3T3细胞系显示出高度的细胞相容性，证明了该敷料对促进伤口愈合是有效的。

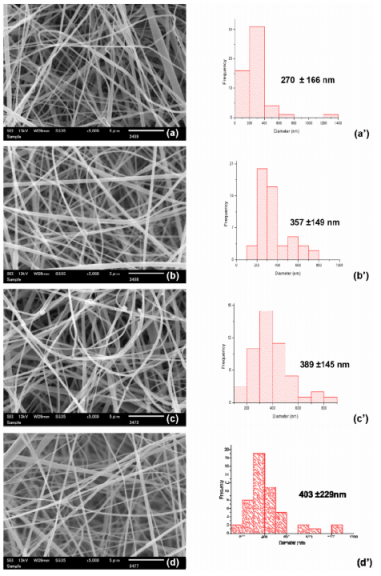

图1.（a，a'）CA纳米纤维垫、（b，b'）CAH1纳米纤维垫、（c，c'）CAH2纳米纤维垫和（d，d'）CAH3纳米纤维垫的SEM显微照片和直径分布直方图。

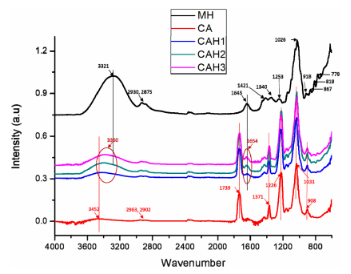

图2.纯CA、CAH1、CAH2、CAH3和MH的FTIR指纹比较。

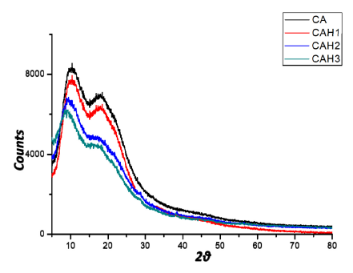

图3.纯CA和复合CA-MH纳米纤维垫的XRD衍射图。

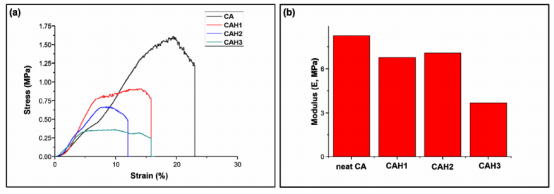

图4.（a）纯CA和复合CA-MH纳米纤维垫的应力-应变曲线和（b）杨氏模量。

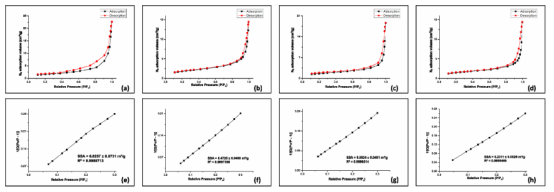

图5.（a）用于表面积分析的N2吸附-解吸等温线（a，b，c和d）和纯CA（a，e）、 CAH1（b，f）、CAH2（c，g）和CAH3（d，h）纳米纤维垫的BET图/Langmuir拟合（e，f，g和h）。

图6.含不同CA-MH成分电纺垫的WVTR。

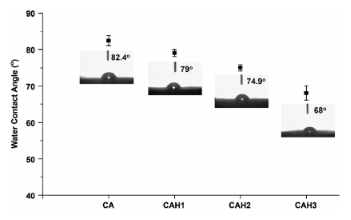

图7.纯CA、CAH1、CAH2和CAH3的静态水接触角。

图8.纯CA和复合CA-MH纳米纤维垫对金黄色葡萄球菌和大肠杆菌的抑制区。

图9.CA-MH纳米纤维垫对大肠杆菌和金黄色葡萄球菌抗菌效果的OD测定。

图10.在纳米纤维垫存在下培养1、3、5和7天的NIH 3T3成纤维细胞的细胞活力。

图11.在不同纳米纤维垫上生长的NIH 3T3细胞的SEM显微照片：（a）CA、（b）CAH1、（c）CAH2和（d）CAH3。

图12.（a）CA-MH纳米纤维垫在pH 7.4和37℃的PBS溶液中的体外释放行为。 （b）PBS中MH的标准拟合线，显示回归模型和系数（R2）。

图13.复合CA-MH纳米纤维垫的DPPH清除能力。
