DOI:10.1038/s41598-020-62056-1

透明导电电极（TCEs）在柔性光电器件的开发中备受关注。在这项研究中，基于二维石墨烯和一维电纺金属纤维制备了可解决各种电极缺点的混合尺寸三氯乙烯。与其他TCEs相比，Ag纤维/石墨烯杂化电极表现出高度稳定的形态（67%的低峰谷比值）、低薄层电阻（约11Ω/sq）、高透射率（约94%），同时具有较高的氧化稳定性、出色的柔性以及优异的化学稳定性，这种透明且柔性的杂化结构的多种功能突显了其在新兴电子产品和高度稳定的光电产品中的应用潜力。

图1.杂化电极的制备示意图。

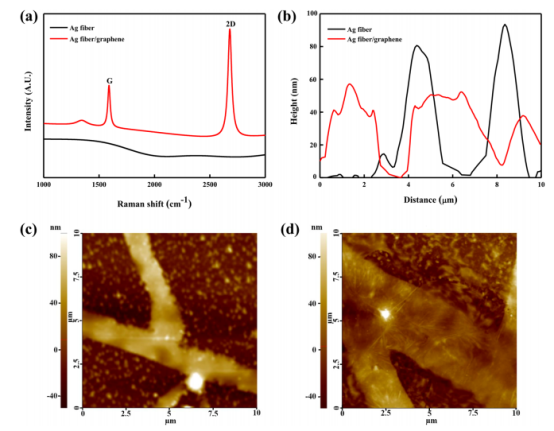

图2.（a）Ag纤维/石墨烯和Ag纤维的拉曼光谱和（b）谱线轮廓；使用AFM比较它们的形貌：（c）PEN基底上的Ag纤维和（d）Ag纤维/石墨烯。

图3.（a）通过5、15、30和60 s不同纺丝时间获得的Ag纤维和Ag纤维/石墨烯杂化电极的总透射率、（b）雾度和（c）薄层电阻；（d）Ag纤维/石墨烯杂化电极的FoM随纺丝时间的变化。

图4.（a）弯曲测试仪和弯曲测试仪轧制的杂化电极的照片；（b）相对电阻差异随曲率半径和在5 mm弯曲半径下的弯曲循环次数的变化；弯曲试验后，（d）Ag纤维和（e）Ag纤维/石墨烯的SEM图像。

 图5.（a）浸入不同pH值的溶液中的Ag纤维和Ag纤维/石墨烯的电阻变化；（b）Ag纤维和（c）Ag纤维/石墨烯浸入pH为2的溶液中的SEM图像。

图6.（a）当暴露于85℃的温度时，Ag纤维和Ag纤维/石墨烯的电阻变化；热测试后，（b）Ag纤维和（c）Ag纤维/石墨烯的SEM图像。
