DOI: 10.1021/acsabm.0c00007
由于其优异的性能,MXenes是一种极具应用前景的新型材料。然而,MXene对细胞生长和分化的影响却鲜有研究。在此,研究者制备了碳化钛(Ti3C2)MXene复合纳米纤维作为细胞培养和组织工程的智能生物材料。采用静电纺丝和掺杂的方法制备了复合纳米纤维,由于引入了大量的亲水官能团,使其具有优异的亲水性。MXene复合纳米纤维的纳米表面和官能团为细胞生长提供了良好的微环境。采用骨髓间充质干细胞(BMSCs)评估其生化特性。细胞实验结果表明,所制备的MXene复合纳米纤维具有良好的生物相容性,大大提高了细胞活性。这些复合纳米纤维增强了BMSCs向成骨细胞的分化。MXene优异的生物相容性和纳米效应表明,这类新型生物材料具有弥合材料科学和基于干细胞的组织疗法以及基于MXene独特优势的未来多任务生物医学疗法差距的潜力。

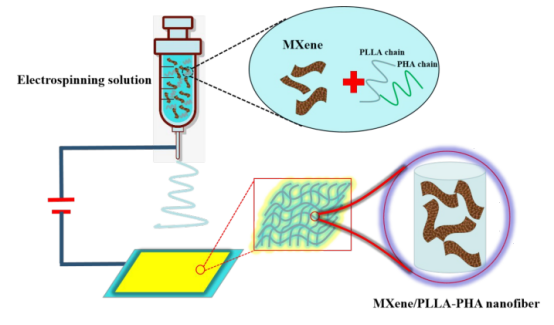

图1.MXene复合纳米纤维的制备示意图。

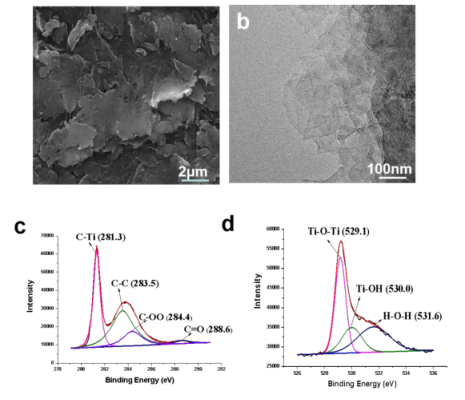

图2.MXene纳米片的SEM图像(a)和TEM图像(b)。制备的MXene的XPS显示出特征性的C 1s(c)和O 1s(d)峰。

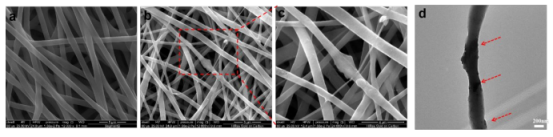

图3.PLLA-PHA纳米纤维(a)、MXene复合纳米纤维(b,c)的SEM图像和MXene复合纳米纤维(d)的TEM图像。
图4.PLLA-PHA纳米纤维和MXene复合纳米纤维的FTIR光谱(a)和XRD图(b)。

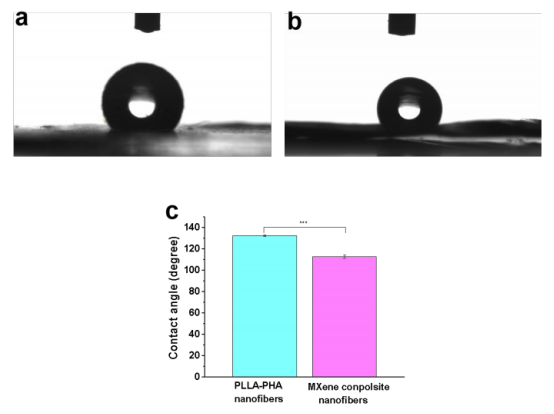

图5.PLLA-PHA纳米纤维(a)和MXene复合纳米纤维(b)的亲水性照片。PLLA-PHA纳米纤维和MXene复合纳米纤维的接触角(c),n=3。

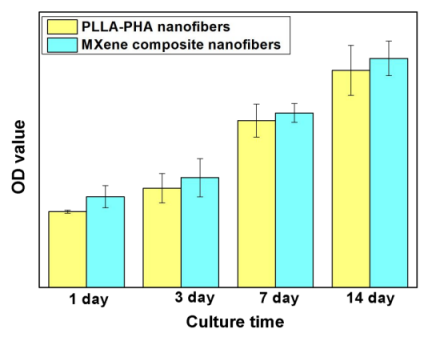

图6.在样品上培养不同时间后,BMSCs的细胞MTT,n=4。

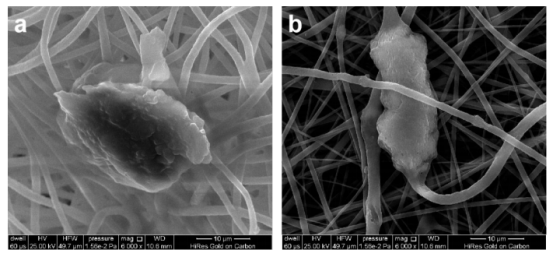

图7.在样品,PLLA-PHA纳米纤维(a)和MXene复合纳米纤维(b)上培养5天后的BMSCs的SEM图像。

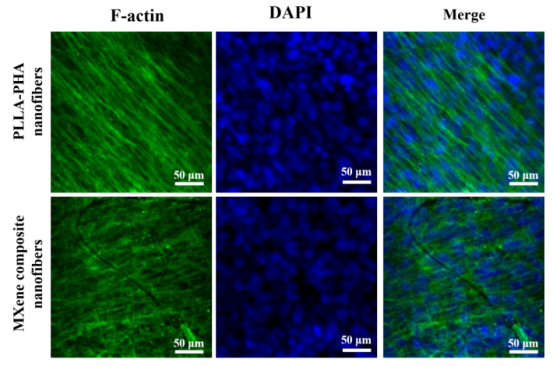

图8.在样品上培养5天后的BMSCs的荧光图像。

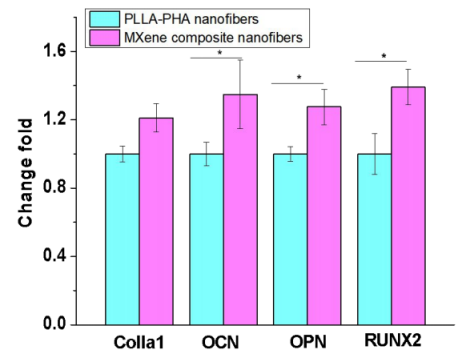

图9.在样品上培养14天后,BMSCs的成骨分化,n=4。
