DOI:10.1002/app.49273

具有理想药物释放特性的纤维的开发激发了人们对于通过同轴静电纺丝技术获得的具有受控药物递送系统的水溶性药物的极大研究兴趣。本研究的目的是实现电纺纤维中盐酸多西环素（DOXH）的控释。在这种情况下，利用该技术成功地制备了三种不同的电纺核/壳纤维，并将模型药物DOXH包埋在芯层中。将结构性能和体外释放研究结果与传统静电纺丝法制备的电纺单结构纤维进行了比较。扫描电子显微镜和透射电子显微镜图像证明了所制备的电纺纤维具有核/壳结构。傅里叶变换红外光谱显示了聚合物与模型药物之间便利的相互作用和相容性。X射线衍射分析表明，所有包封的DOXH均转变为非晶物理状态，并在纤维中失去了结晶状态。此外，药物释放研究表明，电纺核/壳纤维比单结构纤维具有更好的控释性能。最后得出结论，通过在壳侧和核侧混合亲水性和疏水性聚合物（例如聚己内酯和聚环氧乙烷）获得的纤维有望成为控制药物释放的候选材料。

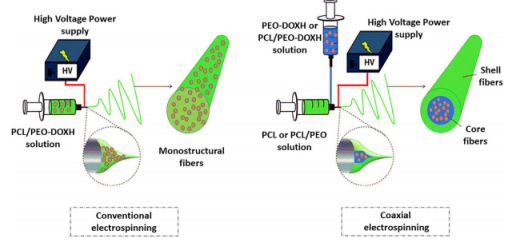

图1.用于制备单结构和核/壳纤维的静电纺丝装置的示意图[颜色图可在wileyonlinelibrary.com上查看]

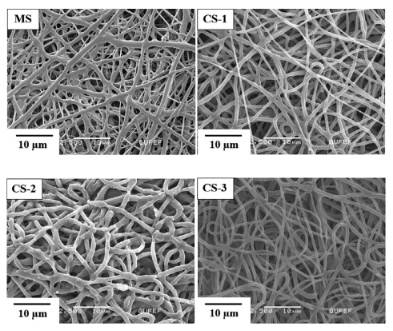

图2.电纺单结构纤维和核/壳纤维的SEM图像。SEM，扫描电子显微镜

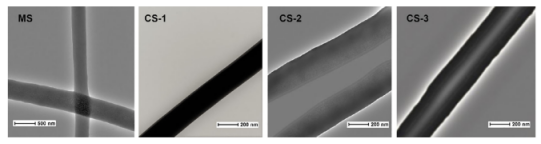

图3.电纺单结构纤维和核/壳纤维的TEM显微照片。TEM，透射电子显微镜[颜色图可在wileyonlinelibrary.com上查看]

图4.电纺单结构纤维、核/壳纤维和纯DOXH的FTIR光谱。DOXH，盐酸多西环素；FTIR，傅立叶变换红外光谱[颜色图可在wileyonlinelibrary.com上查看]

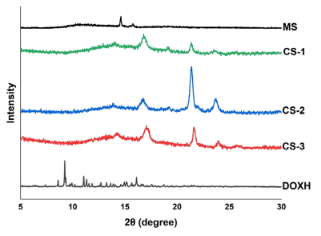

图5.电纺单结构纤维、核/壳纤维和纯DOXH的XRD衍射图。DOXH，盐酸多西环素；XRD，X射线衍射[颜色图可在wileyonlinelibrary.com上查看]

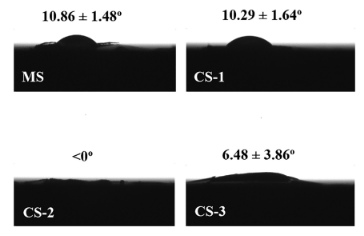

图6.电纺单结构纤维和核/壳纤维的水接触角值

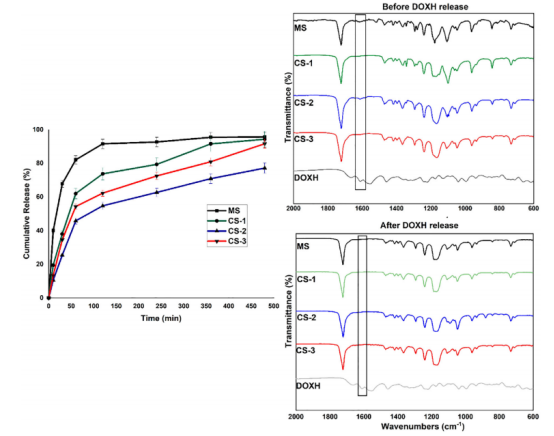

图7.电纺单结构纤维和核/壳纤维中DOXH的药物释放曲线，以及DOXH释放前后的纤维FTIR光谱。DOXH，盐酸多西环素；FTIR，傅立叶变换红外光谱[颜色图可在wileyonlinelibrary.com上查看]

图8.MCF-7细胞在电纺单结构纤维和核/壳纤维上的细胞活力结果[颜色图可在wileyonlinelibrary.com上查看]
