DOI:10.1016/j.chemosphere.2020.126299

新兴污染物代表了一个新的全球性水质问题。这些化合物进入环境后，会对水生环境和人类健康造成严重威胁，并且通常对传统的废水处理具有抵抗力。本研究采用银纳米粒子对TiO2纳米粒子表面进行功能化处理，制备了含不同浓度TiO2和Ag-TiO2的聚偏氟乙烯-六氟丙烯共聚物（PVDF-HFP）的溶剂浇铸和电纺膜，从而进一步生产多功能材料。通过紫外光（UV）和可见光辐射降解诺氟沙星，考察了纳米复合材料的光催化活性。结果表明，含Ag-TiO2的纳米复合材料的降解率最高：紫外光降解率为64.2%，可见光降解率为80.7%，降解时间分别为90分钟和300分钟。此外，还验证了膜的可回收性。最后，实验研究了纳米复合膜的抗菌活性，证明了Ag-TiO2/PVDF-HFP纳米复合膜作为多功能光催化抗菌膜在水修复中的应用。

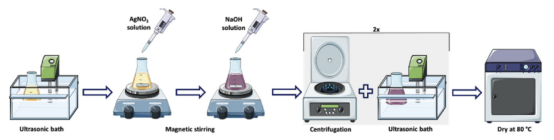

图1.Ag-TiO2纳米复合材料的合成步骤示意图。

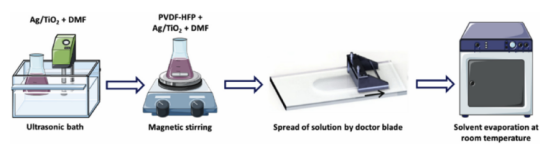

图2.溶剂浇铸Ag-TiO2/PVDF-HFP膜的制备示意图。

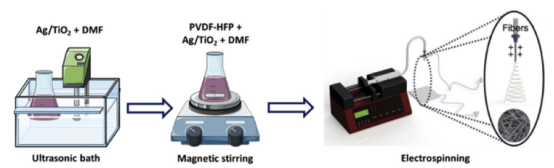

图3.Ag-TiO2/PVDF-HFP电纺纤维膜的制备示意图。

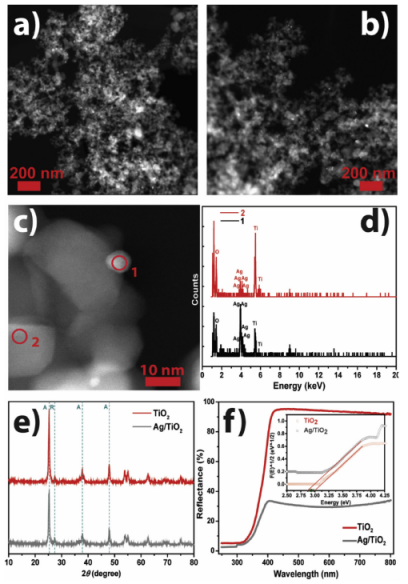

图4.Ag-TiO2纳米复合材料的STEM-HAADF显微照片（a）和（b）。（c）Ag-TiO2纳米复合材料的STEM-HAADF-EDX图像，其测量点表示为：Ag（1）和TiO2（2）；带有点1和2元素鉴定（Ag，Ti，O和C）的EDX光谱；原始TiO2和Ag-TiO2纳米复合材料的X射线衍射图以及锐钛矿（A）和金红石（R）相的代表性峰的鉴定（e）；原始TiO2和Ag-TiO2的紫外-可见反射光谱（f）。插图显示了两个样本在[F（R）] 1/2=0时的带隙估算。

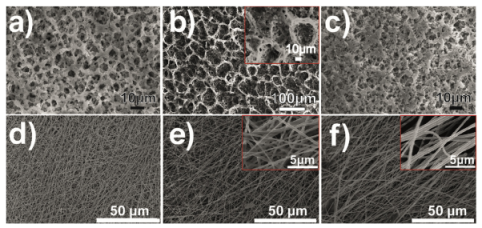

图5.（a），（b），（c）溶剂浇铸和（d），（e），（f）电纺膜的SEM显微照片：PVDF-HFP（a和d）、10%TiO2/PVDF- HFP（b和e）和10%Ag-TiO2/PVDF-HFP（c和f）。

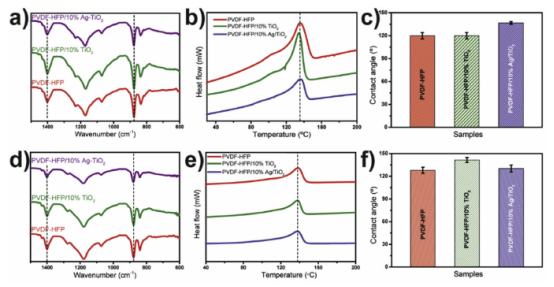

图6. （a），（b），（c）溶剂浇铸和（d），（e），（f）电纺膜的FTIR，DSC和接触角。

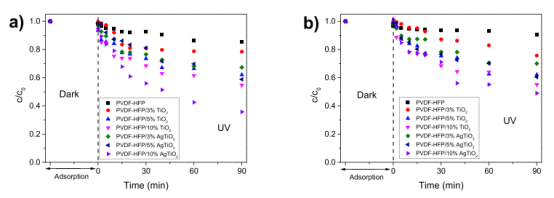

图7.在90分钟紫外线辐射下，用a）溶剂浇铸和（b）电纺膜对NOR进行光催化降解。

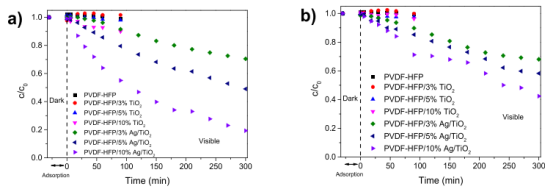

图8.在5小时可见光辐射下，用a）溶剂浇铸和（b）电纺膜对NOR进行光催化降解。

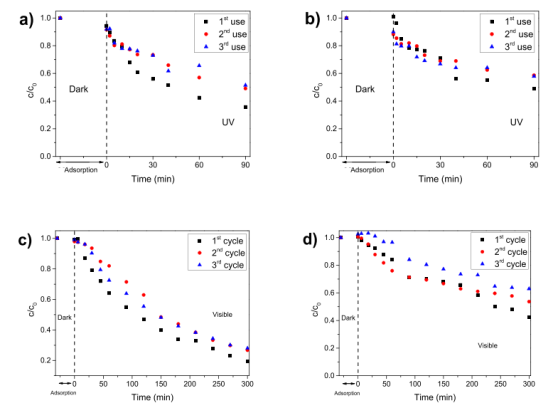

图9.在90分钟紫外线辐射下，10%Ag-TiO2 /PVDF-HFP（a）溶剂浇铸和（b）电纺纤维膜连续三次使用时，NOR（CO=5 mg/L）的光催化降解。在5小时可见辐射下，10%Ag-TiO2 /PVDF-HFP（c）溶剂浇铸和（d）电纺纤维膜连续三次使用时，NOR（CO=5 mg/L）的光催化降解。

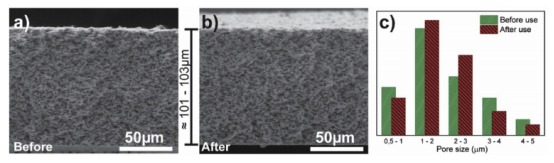

图10.（a）可重复使用性试验之前（b）和之后（b）（显示膜厚度）10%Ag-TiO2/PVDF-HFP纳米复合膜（溶剂浇铸）；可重复使用性测试之前和之后的多孔尺寸分布（c）。

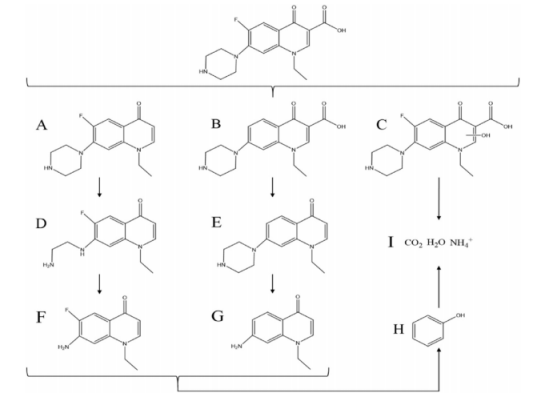

图11.提出的NOR的光催化降解机理。

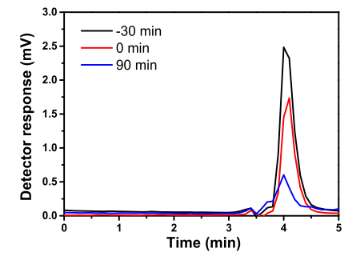

图12.在紫外线辐射下,使用10%Ag-TiO2/PVDF-HFP膜进行NOR降解的HPLC色谱图。

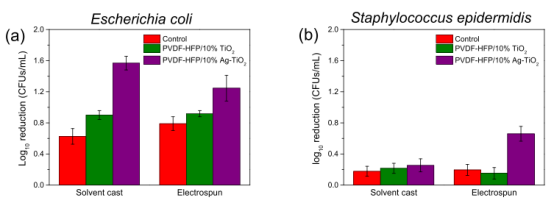

图13.相对于自由生长细菌的对照组，在（a）大肠杆菌和（b）表皮葡萄球菌溶液中细菌细胞的减少。
