DOI:10.1016/j.jiec.2020.02.016
在本研究中,通过聚酰胺选择层的界面聚合,合成了基于浸渍膨润土纳米粘土PVDF电纺纳米纤维的高亲水性薄膜纳米复合(TFN)膜,用于正向渗透(FO)应用。结果表明,膨润土纳米粘土可以调节PVDF纳米纤维支撑的TFN膜的性能,包括亲水性、β相含量(极性相)和机械性能等关键参数。PVDF/膨润土纳米粘土复合材料对FO性能有显著改善。X射线光电子能谱(XPS)和能量色散X射线(EDX)分析证实了膨润土纳米粘土与电纺纳米纤维的成功结合。由于静电纺丝和膨润土纳米粘土的协同作用,使薄膜的β相含量(亲水性)增加,所制备的TFN膜比原始PVDF电纺纳米纤维TFN膜具有更高的亲水性、机械强度和透水性。纳米粘土含量最高(2.0 wt%)的TFN膜在1 M NaCl溶液中的水通量为40.64 L/m2 h,而反向溶质通量(RSF)没有显著增加。

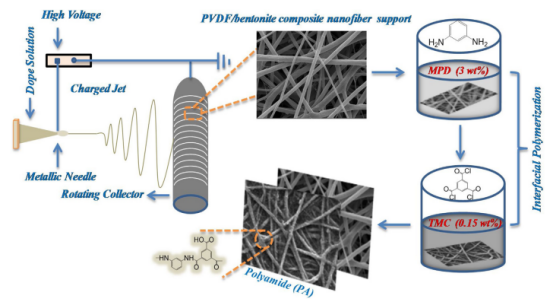

图1.以电纺纳米纤维为载体的薄膜纳米复合FO膜的制备示意图。

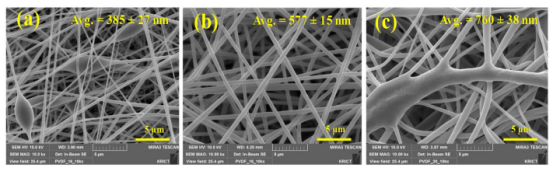

图2.用不同PVDF掺杂溶液电纺PVDF纳米纤维的FE-SEM表面形貌:(a)PVDF 16wt%,(b)PVDF 18wt%,(c)PVDF 20wt%。

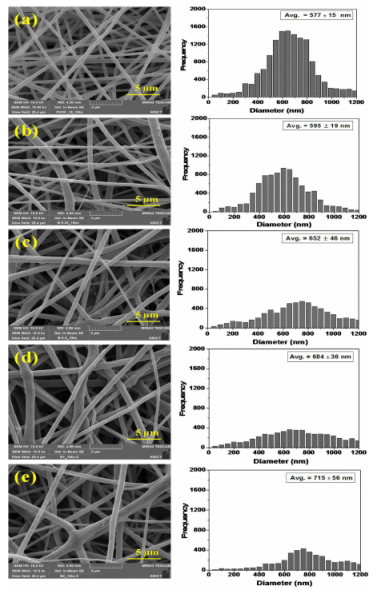

图3.原始和纳米复合电纺纳米纤维载体的FE-SEM表面形貌和相应的纤维直径分布;(a)PVDF18_0,(b)PVDF18_0.25,(c)PVDF18_0.5,(d)PVDF18_1.0,(e)PVDF18_2.0。

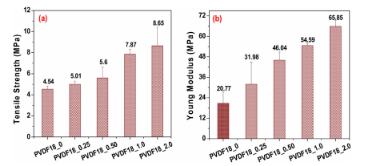

图4.以原始PVDF和纳米复合纤维为载体的FO膜的机械性能(a)拉伸强度,(b)杨氏模量。
图5.所有电纺纳米纤维支架的表面粗糙度。

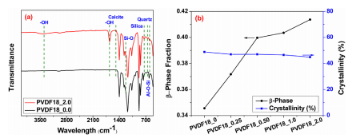

图6.(a)PVDF18_0和PVDF18_2.0的ATR-FTIR光谱,(b)所有制备的纳米纤维基底的β相含量和结晶度。
图7.原始(PVDF18_0)和不同含量膨润土纳米粘土(PVDF18_x)的所有纳米复合电纺纳米纤维载体的水接触角。
图8.原始膜(PVDF18_0)与改性膜(PVDF18_x)的FO性能比较。
