DOI: 10.1016/S1872-5805(19)60029-6

通过对酚醛树脂和乙酰丙酮铁的静电纺丝，在NH3气氛下碳化以及HCl/水浸提以去除Fe物种，生产出超细的分层多孔碳纤维（HPCFs）。将其对乙醇和丙酮的吸附性能及其孔结构与聚丙烯腈（PAN）、乙酰丙酮铁（HPCFs（PAN））和不含乙酰丙酮铁（PCFs）的酚醛树脂生产的纤维进行了比较。结果表明，HPCFs和HPCFs（PAN）是一类具有丰富微孔和中孔的分层多孔材料，而PCFs则以微孔为主。添加乙酰丙酮铁可促进石墨化。层次孔结构通过多层吸附增加了乙醇和丙酮蒸汽在高压下的吸收，而微孔结构通过单层吸附增加了低压下的吸收。在25℃时，HPCFs对乙醇和丙酮的吸附量最高，分别为7.55和12.56 mmol g-1。论证了酚醛树脂作为碳前驱体的优越性。超细碳纤维电纺后的独立特性有利于吸附挥发性有机化合物。

图1.超细碳纤维的SEM图像（a）：PCF和（b）HPCF。

图2. PCF和HPCF的拉曼光谱。

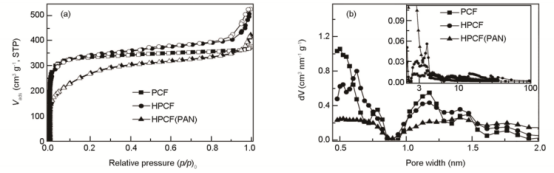

图3.（a）各种超细碳纤维的N2吸附等温线和（b）孔径分布。

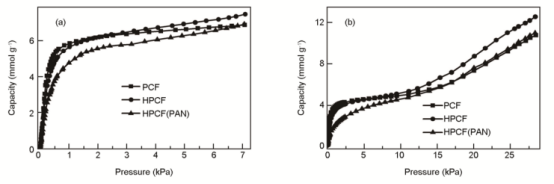

图4.25℃下（a）乙醇和（b）丙酮在各种超细碳纤维上的吸附等温线。
