DOI:10.1016/j.elecom.2020.106716

由于能源危机和气候变化，二氧化碳的电化学还原（CO2RR）引起了人们极大的兴趣，但实际应用中需要更高效的催化剂。在此，研究者提出以静电纺丝作为一种简便策略，合成嵌入作为CO2RR催化剂的Cu和CeO2纳米颗粒的碳纳米纤维（Cu/CeOx@CNFs）的三维网络。采用该方法制备的Cu-CeOx界面具有协同的几何和电子效应，从而优化了将CO2电还原为CO的反应中间体的吸附强度。相对于RHE，在-0.60 V时可获得100 mA cm-2的电流密度和59.2％的CO法拉第效率。

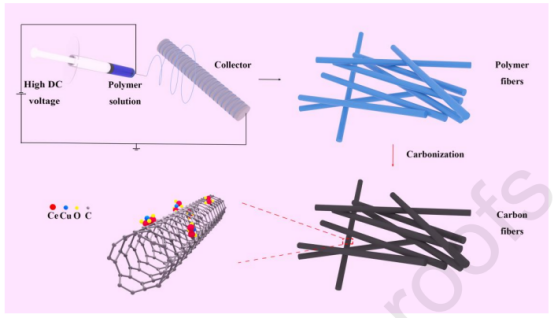

图1.显示Cu/CeOx@CNFs催化剂的合成步骤。

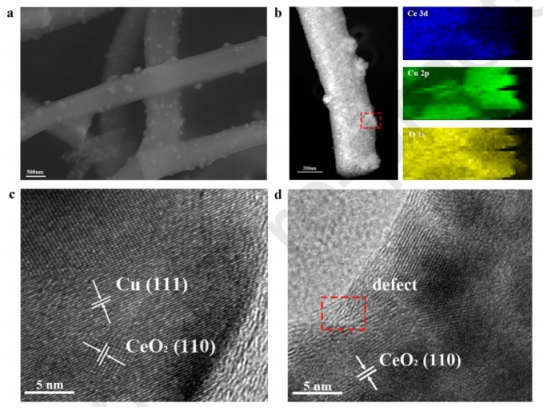

图2.（a）Cu/CeOx@CNFs-2的SEM图像；（b）Cu/CeOx@CNFs-2的HAADF-STEM图像和EDX元素图；（c）和（d）Cu/CeOx@CNFs-2的HRTEM图像。

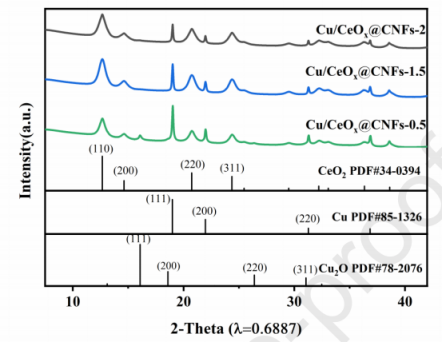

图3.Cu/CeOx@CNFs-0.5、Cu/CeOx@CNFs-1.5和Cu/CeOx@CNFs-2的同步辐射XRD图。

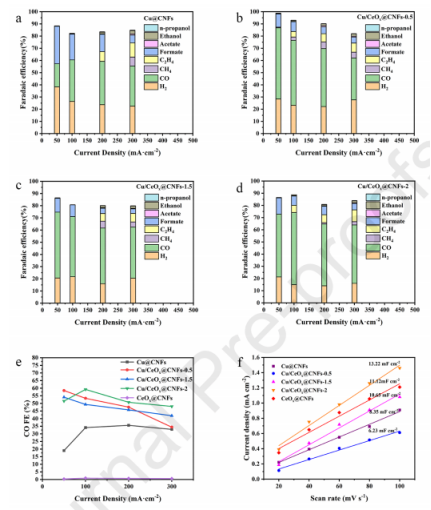

图4.（a）Cu@CNFs、（b）Cu/CeOx@CNFs-0.5、（c）Cu/CeOx@CNFs-1.5、（d）Cu/CeOx@CNFs-2的法拉第效率。（e）各种样品的一氧化碳法拉第效率。（f）双电层电容。

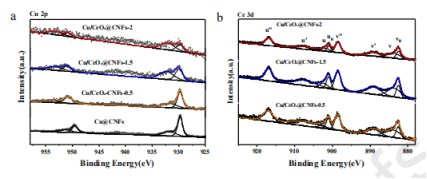

图5.（a）Cu@CNFs、Cu/CeOx@CNFs-0.5、Cu/CeOx@CNFs-1.5和Cu/CeOx@CNFs-2的（a）Cu 2p和（b）Ce 3d的XPS光谱。

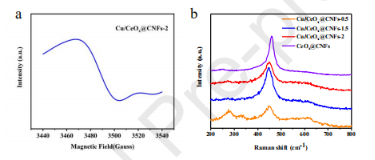

图6.（a）Cu/CeOx@CNFs-2的EPR光谱和（b）Cu@CNFs、Cu/CeOx@CNFs-0.5、Cu/CeOx@CNFs-1.5和Cu/CeOx@CNFs-2的拉曼光谱。
