DOI:10.1016/j.jpcs.2020.109457

以TiO2电纺纳米纤维为基底,采用一步水热法制备了Pr2Sn2O7@Bi2Sn2O7/TiO2复合材料的双异质结。通过X射线衍射、扫描电镜、透射电镜、X射线光电子能谱、紫外（UV）-可见漫反射光谱和光致发光等方法对其结构进行了表征。研究了复合催化剂在紫外可见光下的光催化制氢性能。Pr2Sn2O7@Bi2Sn2O7/TiO2复合纳米纤维具有较高的光催化制氢活性。制氢率达到587.1μmol h-1 g-1，分别是Bi2Sn2O7/TiO2和TiO2的2.7倍和7.1倍。高光催化活性的主要原因包括更宽的光谱范围，Pr2Sn2O7的Pr3+到4f-4f的跃迁以及由直接Z型转移机制实现的双异质结增加光生载流子的分离。

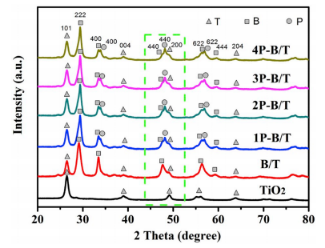

图1.不同样品的XRD图。

图2.不同样品的SEM图像：（a）TiO2，（b）B/T，（c）1P-B/T，（d）2P-B/T，（e）3P-B/T和（f）4P-B/T。

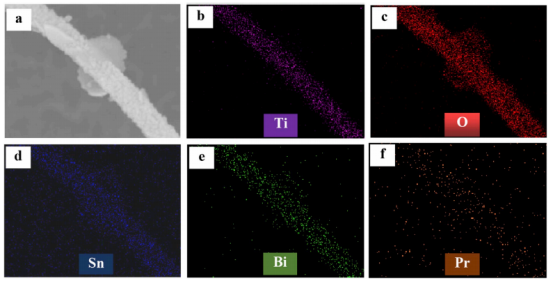

图3.（a）Pr2Sn2O7@Bi2Sn2O7/TiO2复合纳米纤维的SEM图像和（b）Ti、（c）O、（d）Sn、（e）Bi和（f）Pr的EDS映射。

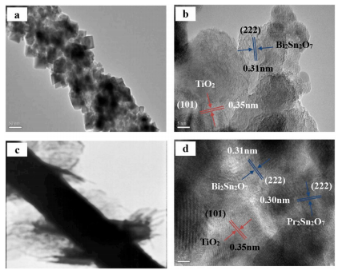

图4.（a，b）B/T和（c，d）3P-B/T的TEM和HRTEM图像。

图5.B/T和P-B/T异质结的形成机理。

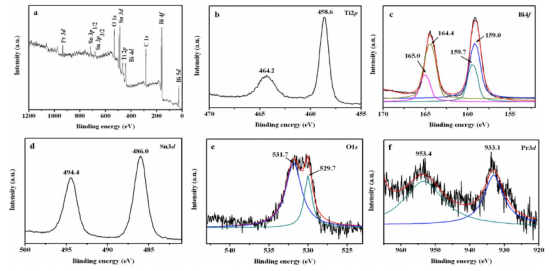

图6.（a）3P-B/T样品的XPS全扫描光谱；（b）Ti2p、（c）Bi4f、（d）Sn3d、（e）O1s和（f）Pr3d的高分辨率XPS光谱。

图7.不同样品的紫外-可见DRS光谱。

图8.不同样品的PL光谱。

图9.不同样品的瞬态光电流。

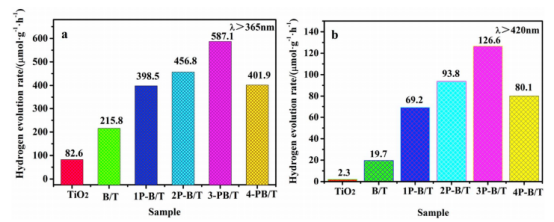

图10.（a）紫外可见光和（b）可见光下光催化制氢；溶液体积=100 mL，催化剂质量=0.08 g和C0（甲醇）=1.8 mol L-1。

图11.3P-B/T异质结的循环测试；溶液体积=100 mL，催化剂质量=0.08 g和C0（甲醇）=1.8 mol L-1。

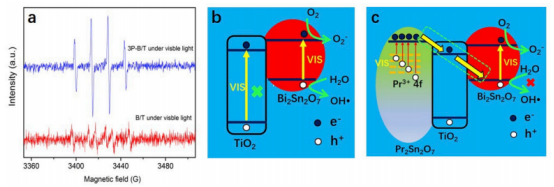

图12.（a）在B/T和3P-B/T上捕获自由基，（b）在B/T上形成自由基的示意图，（c）在3P-B/T上形成自由基的示意图（均在可见光下）。

图13.在3P-B/T双异质结上的光催化过程。
