DOI:10.1016/j.ijbiomac.2020.03.152
心血管疾病的复杂性要求用于制备血管移植物的材料具有良好的生物相容性、较高的机械性能,甚至一些优异的附加性能。本研究将具有良好机械性能的聚己内酯(PCL)和天然丝素蛋白(SF)电纺成PCL/SF纳米纤维,以制备纳米纤维基底。SF的加入在一定程度上保持了PCL/SF纳米纤维毡的机械性能。同时,PCL/SF纳米纤维毡的亲水性大大提高,更适合于浸入式逐层组装(LBL)。通过LBL在PCL/SF纳米纤维表面交替沉积了带对电荷的肝素(Hep)和壳聚糖(CS)。将人脐静脉内皮细胞(HUVEC)植入LBL结构的纳米纤维垫48小时后,证实CS/Hep双层膜增强了纳米纤维的生物相容性。此外,抗菌试验结果表明,当Hep/CS的层数为10时,LBL结构纳米纤维毡对大肠杆菌和金黄色葡萄球菌的抗菌效果均达到95%。结果表明,LBL结构的纳米纤维毡具有良好的生物相容性和降低的感染性,可用于血管移植物。

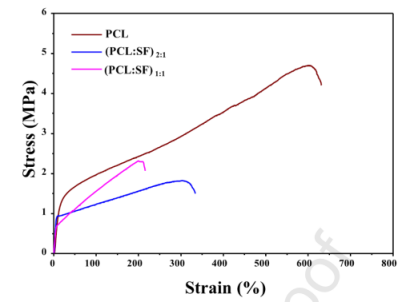

图1.LBL前纳米纤维毡的拉伸应变-应力曲线。

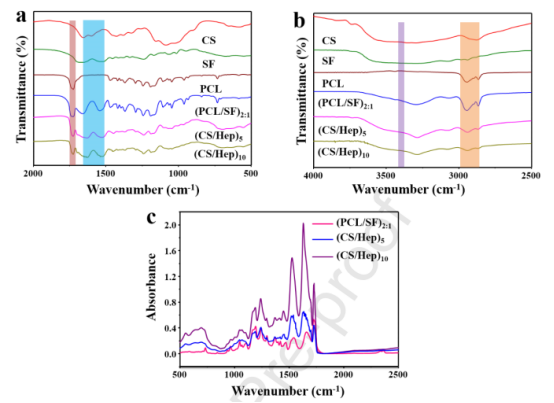

图2.LBL之前和之后的原料和纳米纤维垫的FT-IR光谱(a、b和c)。

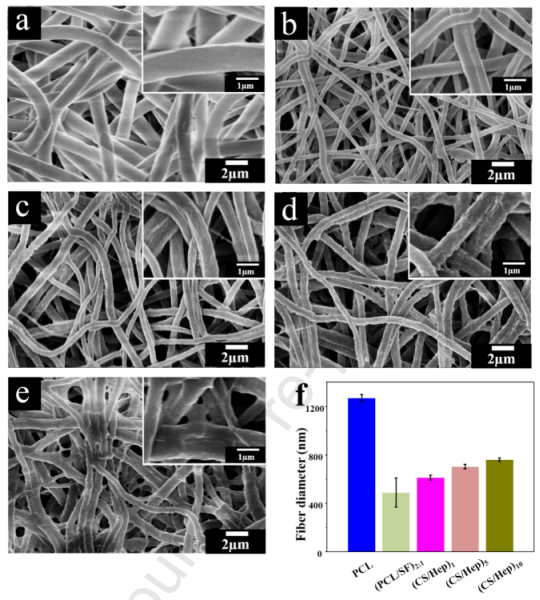

图3.(a)PCL纳米纤维垫、(b)(PCL/SF)2:1 、(c)(CS/Hep)1、(d)(CS/Hep)5和(e)(CS / Hep)10的SEM图像。(f)不同纳米纤维的平均直径。误差条代表标准偏差。

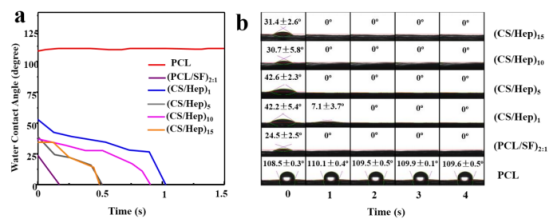

图4.(a)PCL纳米纤维垫(PCL/SF)2:1和LBL结构的纳米纤维垫的水接触角随时间变化的曲线。(b)不同接触时间的PCL纳米纤维垫(PCL/SF)2:1和LBL结构的纳米纤维垫的水接触角图像。误差条代表标准偏差。

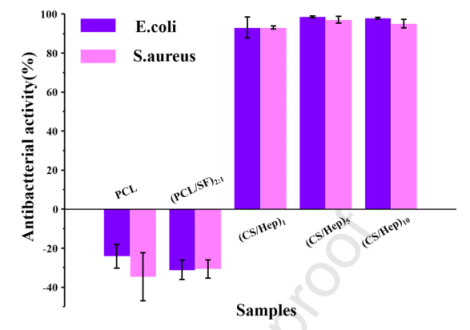

图5.纳米纤维垫在LBL之前和之后的抗菌能力。误差条代表标准偏差。

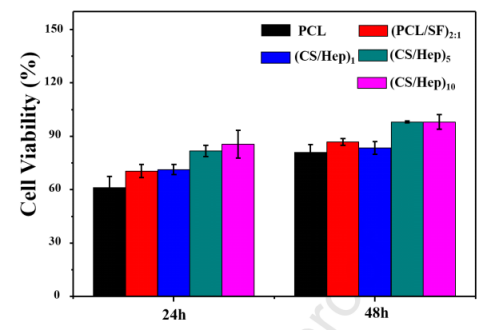

图6.在LBL之前和之后,HUVEC在纳米纤维垫上孵育24小时和48小时后的细胞活力。误差条代表标准偏差。

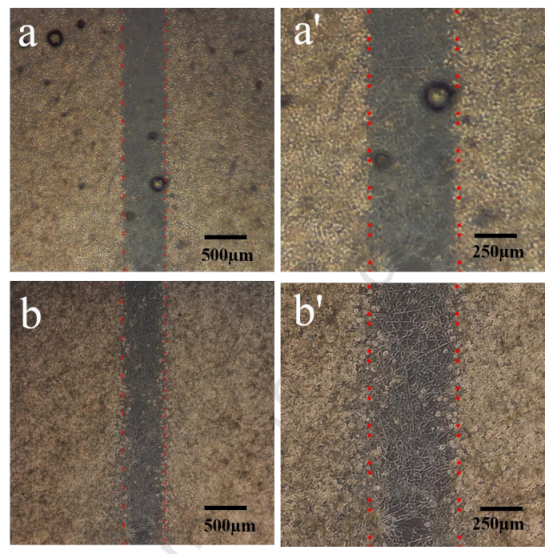

图7.(CS/Hep)10上细胞迁移的分析。在0小时(a和a')和24小时(b和b')采集的图像。

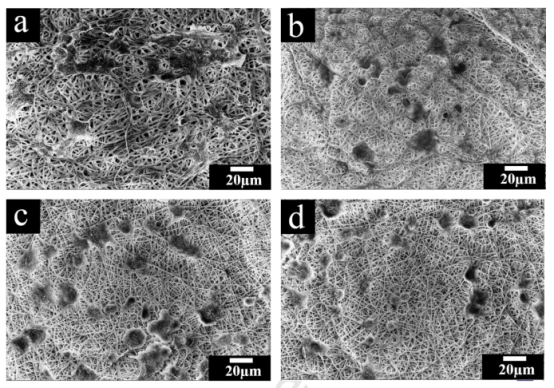

图8. HUVEC在(a)PCL纳米纤维垫、(b)(PCL/SF)2:1和(c和d)(CS/Hep)10上孵育96小时后的SEM图像。
