DOI: 10.1002/app.48804

采用不同方法对电纺聚酰胺6（PA6）膜进行处理。在松弛状态下，经湿处理、干热处理、湿热处理和乙醇处理，制备了不同凸起尺寸的粗糙表面和纤维直径，并分析了其形成机理。在张力状态下，通过乙醇处理制备了相对稳定的PA6膜，其结构与未处理膜相同。测量处理后膜的动态水接触角（WCAs）。松弛状态下经湿热处理的膜的起始WCA为90.95，大于松弛状态下经湿热、干热和乙醇处理的膜的起始WCA。分析了不同表面处理对润湿性的影响。为了获得疏水性，在松弛状态下用聚偏二氟乙烯（PVDF）对膜进行湿热处理。涂层后膜的WCA增加到127.1。从另一个角度看，PVDF/改性PA6膜的WCA比纯铸造PVDF膜的WCA要大得多，这意味着改性后的PA6膜的粗糙表面可以提高PVDF膜的亲水性。此外，由于膜表面具有多级结构的粗糙度，薄膜经SiO2/PVDF包覆后具有超疏水性（WCA为153.5）。制备超疏水材料是一种成本较低、操作方便的方法。该研究结果为超疏水材料的制备提供了一种新的方法，也为电纺PA6膜获得稳定的结构提供了一种处理方法。

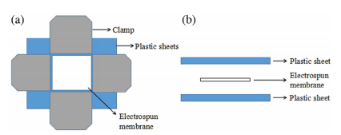

图1.固定装置的示意图：（a）俯视图和（b）侧视图。[可在wileyonlinelibrary.com上查看颜色图]

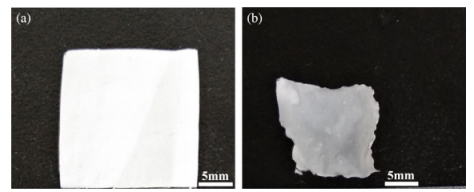

图2.在松弛状态下湿处理之前（a）和（b）之后的电纺PA6膜的图像。[可在wileyonlinelibrary.com上查看颜色图]

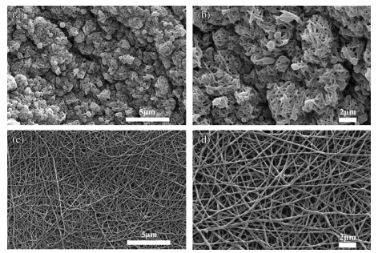

图3.经不同处理的电纺PA6膜的FE-SEM图像：（a）原始膜，（b）松弛状态下的湿处理，（c）干热处理，（d）松弛状态下的湿热处理，（e）张力状态下的湿热处理和（f）-（g）是它们相应的放大图像。

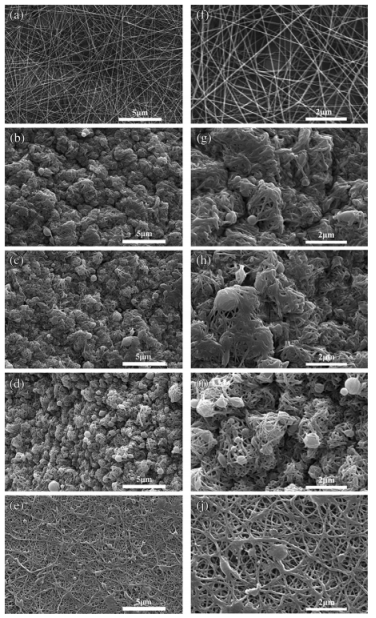

图4.（a）在松弛状态下和（c）张力状态下，经乙醇处理的膜的FE-SEM图像，（b）和（d）是它们相应的放大图像。

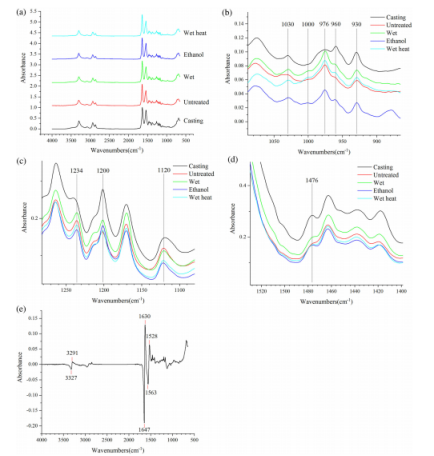

图5.原始和经处理的电纺PA6膜在（a）4000–650 cm-1、（b）1090–870 cm-1、（c）1280–1000 cm-1、（d）1528–1400 cm-1范围内的FTIR光谱以及（e）原始电纺PA6膜和湿处理电纺PA6膜之间的差异光谱。[可在wileyonlinelibrary.com上查看颜色图]

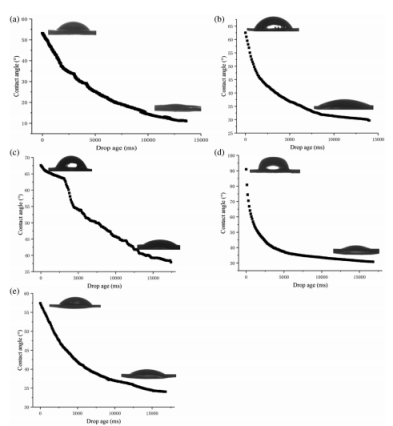

图6.经不同处理的电纺PA6膜的WCAs：（a）未经处理的膜，松弛状态下（b）湿处理，（c）干热处理，（d）湿热处理以及（e）乙醇处理。

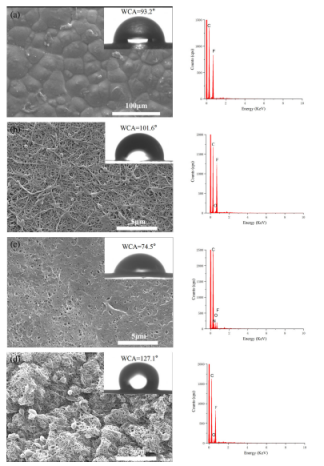

图7.电纺PA6膜上的PVDF膜和PVDF涂层的FE-SEM图像和相应的EDS光谱：（a）纯PVDF膜、（b）PVDF/原始PA6膜、（c）除去PA6后的PVDF膜和（d）PVDF/处理过的PA6膜。插图说明了WCA测量的图像。[可在wileyonlinelibrary.com上查看颜色图]

图8.含不同浓度SiO2的SiO2/PVDF/处理过的PA6膜的FE-SEM图像：（a）0.5％、（b）1％、（c）2％以及（d）2％SiO2/PVDF/处理过的PA6膜的EDS光谱。[可在wileyonlinelibrary.com上查看颜色图]

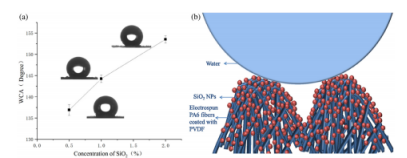

图9.（a）含不同浓度SiO2的SiO2/PVDF/PA6膜的WCAs，以及（b）SiO2/PVDF/PA6膜的示意图。[可在wileyonlinelibrary.com上查看颜色图]
