DOI:10.1016/j.compositesb.2020.107981

本文提出了一种提高酚醛复合材料层合板韧性的新方法。该方法采用含有聚乙烯醇缩丁醛(PVB)和热解碳(PyC)的电纺杂化纳米纤维，它们交织在层压板的中间层之间。采用II型断裂试验研究了改性层压板的增韧行为。结果表明，纯PVB纳米纤维的缺乏会导致层压板的断裂韧性大幅度提高（约提高7%）。然而，在PVB纳米纤维中掺入PyC粒子可使断裂韧性提高24%左右。扫描电镜图像揭示了每种类型纳米纤维毡的增韧机理。采用热重分析研究了PyC颗粒对PVB纳米纤维热稳定性的影响。

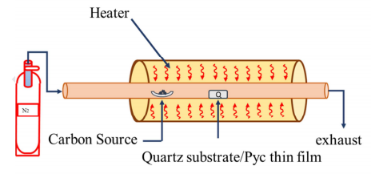

图1.PyC生产过程示意图。

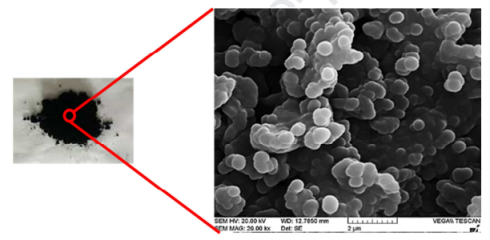

图2.左：使用化学气相沉积法生成的热解碳（PyC），右：生成的PyC的SEM图像。

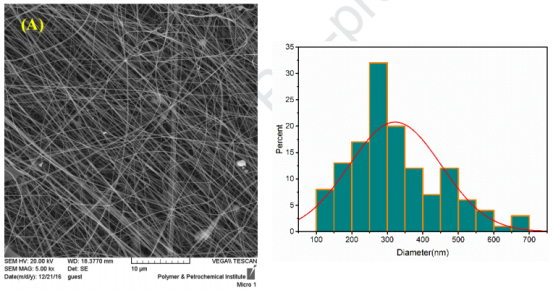

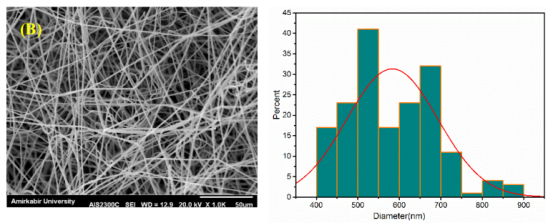

图3.A）纯PVB和B）杂化PVB/PyC纳米纤维的SEM图像。

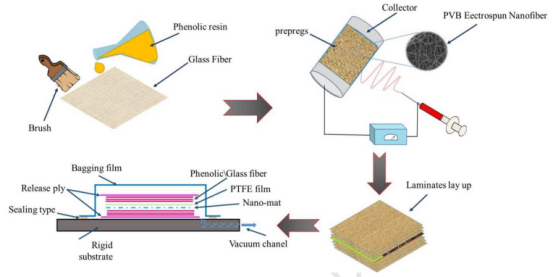

图4.样品生产过程示意图。

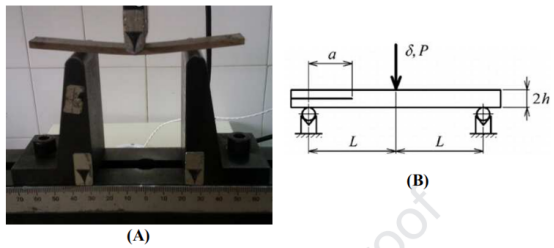

图5.A）ENF测试B）测试过程中固定装置和样品条件的示意图。

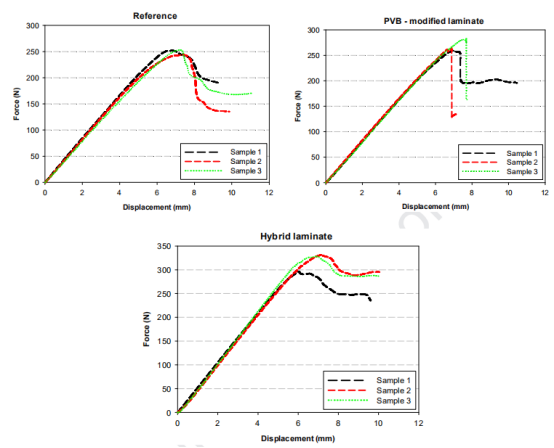

图6.参考层压板和改进层压板的力-位移图。

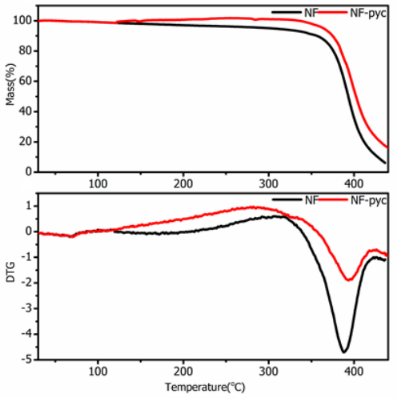

图7.PVB和PyC/PVB纳米纤维的A）TG和B）DTG图谱。

图8.SEM图像显示了由A）PSF B）PVDF C）PA纳米纤维引起的增韧机理。

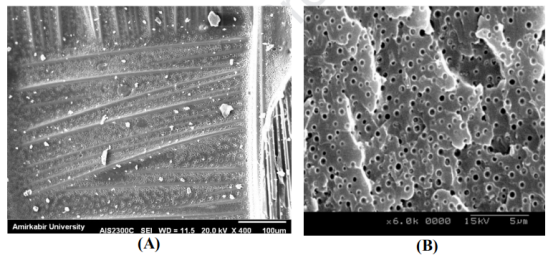

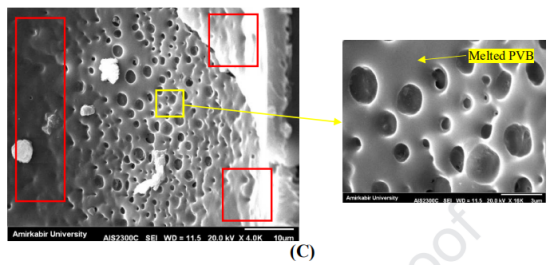

图9.SEM图像显示了A）参考层压板的断裂表面和B）PVB改性的层压板C）PVB/PyC改性的层压板的增韧机理。

图10.SEM图像显示出增韧机理的相似之处：A）PVB/PyC和B）PCL改性层压板。
