DOI:10.1016/j.matlet.2020.127662

在这项研究中，采用静电纺丝法制备了姜黄素（CU）负载海藻酸钠（SA）和聚氧化乙烯（PEO）复合材料。用三氟乙酸（TFA）对复合纳米纤维进行交联，并对其进行力学表征，同时对复合纳米纤维网的形态学特性进行表征。研究者成功地制备了CU浓度范围从10%至40%的复合纳米纤维。首先，将其溶解在饱和水/CU溶液中，加入SA/PEO进行共混、均质和电纺。CU的加入和交联过程均对材料的力学性能产生影响，从而导致更高的极限拉伸应力（MPa）（10%CU时从4.3±2提高到15.1±2）和杨氏模量（GPa）（TFA前后分别为0.0076±0.003、0.044±0.003）。将CU成功地封装在SA纳米纤维中，从而获得优异的力学性能。利用生物相容性TFA交联和海藻酸钠的自然性质，这种纳米纤维复合材料有望用于过滤、环境污染控制、食品包装和组织工程。

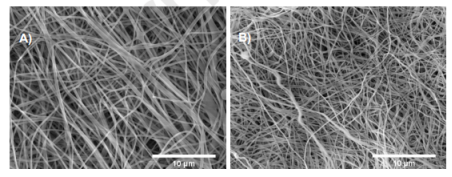

图1.SEM图像。A）SA/PEO纳米纤维，B）TFA交联的SA纳米纤维。

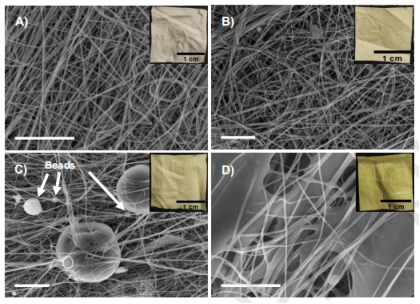

图2.SA/PEO垫的SEM图像。A）10％ CU，B）20％ CU，C）30％ CU，D）40％ CU（所有比例尺均为10 µm）。

图3.交联前后纳米纤维样品的杨氏模量（M±SD）。F（1,9）=11.873，p<0.01。
