DOI:10.1016/j.cplett.2020.137355

C/TiO2纳米纤维一直是研究的重中之重。在这项工作中，研究者采用静电纺丝技术和碳化工艺制备了C/TiO2纳米纤维。研究了碳化温度对亚甲基蓝电化学性能和光催化降解性能的影响。结果表明，900℃碳化的C/TiO2纳米纤维具有最高的电容，400℃碳化的C/TiO2纳米纤维具有最佳的光催化活性。本工作可为C/TiO2纳米纤维在储能器件和光催化材料中的应用提供有价值的参考。

图1.制备的C/TiO2纳米纤维在400、600和900℃的XRD图谱。

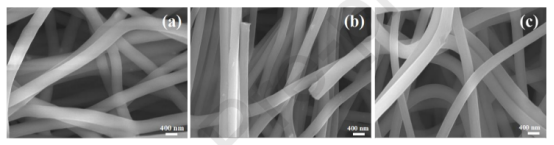

图2.在（a）400℃、（b）600℃和（c）900℃下碳化的C/TiO2纳米纤维的FE-SEM图像。

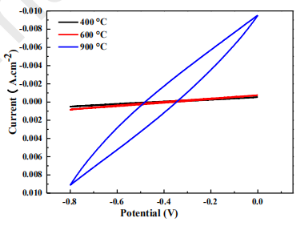

图3.扫描速度为0.08 V/s时在400、600和900℃碳化的C/TiO2纤维的CV曲线。

图4.在黑暗中，C/TiO2纳米纤维对MB的吸附曲线。

图5.MB的光催化降解曲线（a）不同催化剂剂量：2 mg，4 mg，6 mg；（b）不同的碳化温度：400、600和900℃

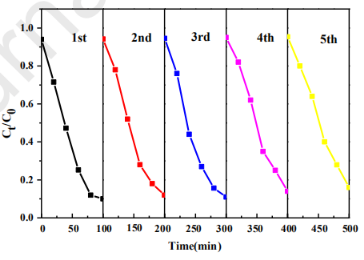

图6.MB在5个循环期间的光催化降解曲线。

图7.C/TiO2纳米纤维光催化降解MB的机理图解。
