DOI:10.1016/j.carbpol.2020.116054

采用共混静电纺丝工艺制备了可调节物理性能的普鲁兰多糖/乙基纤维素复合纳米纤维薄膜。研究了多糖聚合物的溶液性质以及与之相关的纳米纤维膜的形态，结果表明，乙基纤维素的加入降低了溶液的粘度和电导率，使溶液的纤维直径变小。傅立叶变换红外光谱表明普鲁兰多糖和乙基纤维素通过氢键相互作用。X射线衍射分析表明，静电纺丝过程延缓了多糖分子的结晶。热分析表明，复合纳米纤维膜比纯普鲁兰多糖纳米纤维膜具有更高的熔融温度和降解温度。水接触角和水稳定性试验表明，复合纳米纤维膜具有可调节的表面润湿性（94.6°-120.1°）和改善的水稳定性。力学性能测试表明，复合纳米纤维膜具有较高的机械强度。

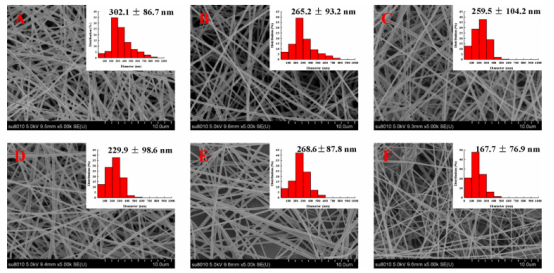

图1.普鲁兰多糖/乙基纤维素纳米纤维膜的SEM图像和直径分布：（A）P/E1:0；（B）P/E3:1；（C）P/E2:1；（D）P/E1:1；（E）P/E1:2；（F）P/E1:3。

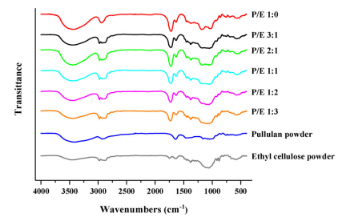

图2.普鲁兰多糖粉末、乙基纤维素粉末和普鲁兰多糖/乙基纤维素纳米纤维的红外光谱。

图3.乙基纤维素粉末、普鲁兰多糖粉末和普鲁兰多糖/乙基纤维素纳米纤维膜的X射线衍射图谱。

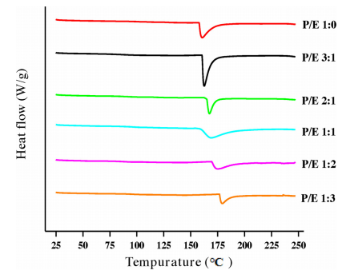

图4.普鲁兰多糖/乙基纤维素纳米纤维膜的DSC曲线。

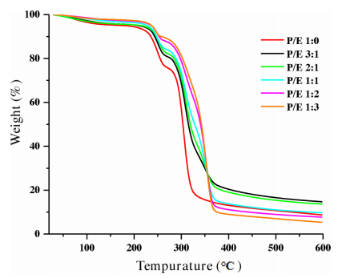

图5.普鲁兰多糖/乙基纤维素纳米纤维膜的TG曲线。

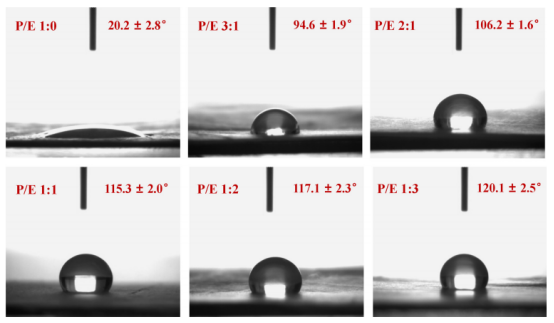

图6.普鲁兰多糖/乙基纤维素纳米纤维膜的水接触角。

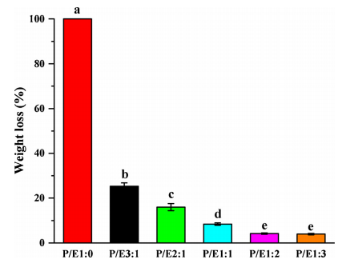

图7.浸入水中后，普鲁兰多糖/乙基纤维素纳米纤维的重量损失。不同字母表示显著性差异（P<0.05）。
