DOI:10.1016/j.solmat.2020.110485

本文报道了由单一双金属醇盐前驱体[SrNb2（OiPr）12（HOiPr）]静电纺丝制备SrNb2O6纳米纤维及其作为潜在光阳极材料在太阳能水分解中的应用。特定的Sr：Nb比例（1：2）和通过分子前驱体中存在的Sr–O（R）-Nb单元对阳离子进行预排序，有利于由前驱体凝胶直接形成单相SrNb2O6纳米纤维。X射线衍射和光电子能谱证实了SrNb2O6相的化学组成和形成。在前驱体合成过程中，当存在少量过量的碱金属时，观察到少量的正交SrNb6O16相。纳米纤维经刮刀和旋涂工艺制备的光电极，由于其微观结构的不同，带隙能在3.25～3.43 eV之间。碱性条件下的光电化学性能测试表明，在1.23 eV下，光电流密度值为0.06 mA/cm2～0.16 mA/cm2。旋涂纳米纤维光电极的最大值为0.6 mA/cm2。

图1.[SrNb2（OiPr）12（HOiPr）]的分子结构。为了清楚起见，省略了氢原子。选定的键长[Å]：Nb1-O1 1.877（9），Nb1-O2 1.875（9），Nb1-O3 1.892（10），Nb1-O4 2.045（9），Nb1-O5 2.027（9），Nb1-O6 2.032（8），Sr1-O4 2.531（9），Sr1-O5 2.513（8），Sr1-O6 2.517（8），Sr1-O7 2.519（9），Sr1-O8 2.491（8），Sr1-O9 2.519（7），Nb2-O8 2.033（8），Nb2-O9 2.030（8），Nb2-O10 2.032（8），Nb2-O11 1.896（10），Nb2-O12 1.892（9），Nb2-O13 1.930（9）。

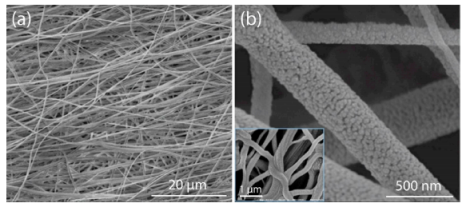

图2.SEM图像：（a）初纺纳米纤维和（b）煅烧纤维在1000℃下放置15 h（插图：大表面积）。

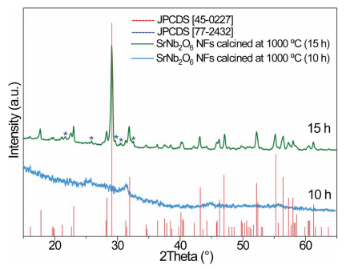

图3.SrNb2O6纳米纤维在1000℃下煅烧10和15 h的XRD图谱。

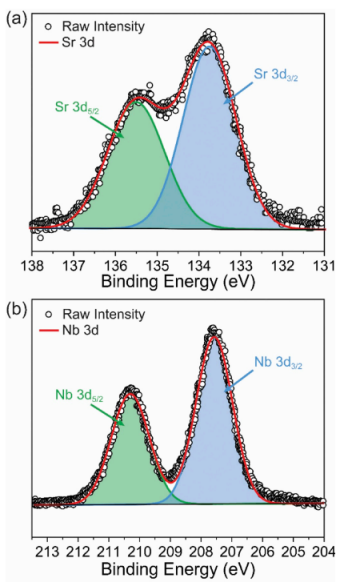

图4.高分辨率XPS光谱显示了（a）锶和（b）铌的3d峰。

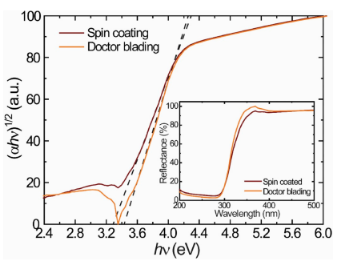

图5.旋涂和刮刀光电极的Tauc图。插图：与Tauc图相关的光学反射光谱。

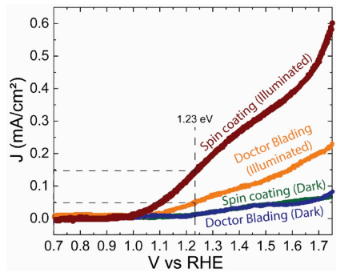

图6.通过旋涂和刮刀法制备的SrNb2O6光阳极的光电流密度测量。
