DOI:10.1021/acssuschemeng.0c00352

在一维材料中引入三维材料被认为是材料化学发展的最大挑战之一。与材料的整体特性不同，三维材料具有最吸引人的空间特性。同样，一维材料也有其独特的物理化学性质。由于它们的上述优点，这些维度方面的组合应该是非常理想的。在本文中，研究者使用一种完善且最可靠的静电纺丝（ES）方法成功地将3D钒酸镍（Ni3V2O8）纳米立方体整合到了1D纳米纤维中。首次对合成的纳米纤维材料在碱性介质中的电催化析氧反应（OER）进行了评价。与其他催化剂相比，纳米复合材料具有更高的催化活性和稳定性。

图1.Ni3V2O8纳米立方体和Ni3V2O8纳米纤维的XRD图谱。

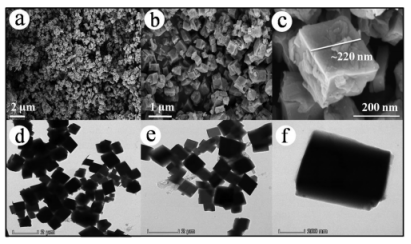

图2.Ni3V2O8纳米立方体的（a-c）FESEM显微照片和获得的Ni3V2O8纳米立方体的（d-f）HRTEM图像。

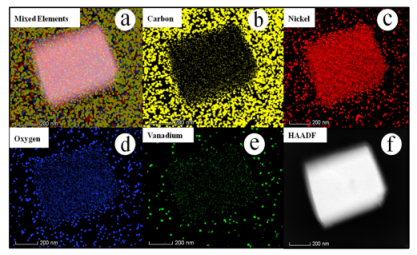

图3.（a-d）Ni3V2O8纳米立方体的高分辨率颜色映射。“a”是C、Ni、O和V的HAADF像和（b-e）元素的组合分布。“f”是Ni3V2O8单个立方体的STEM-HAADF图像。

图4.（a，b）Ni3V2O8纳米纤维的FESEM显微照片和（c，d）获得的Ni3V2O8纳米纤维的HRTEM图像。

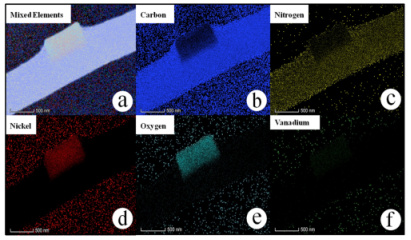

图5.（a-d）Ni3V2O8纳米纤维的高分辨率颜色映射，“a”分别是C、N、Ni、O和V的HAADF图像和（b-f）元素的组合分布。

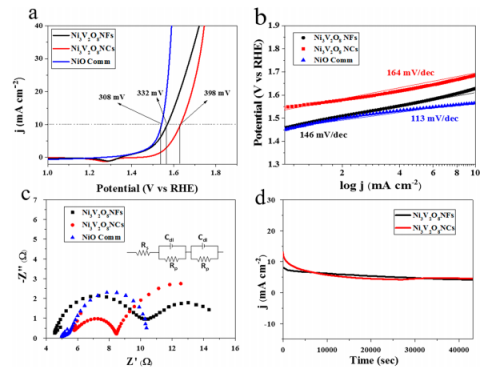

图6.在1 M KOH中（a）5 mV s-1时的极化曲线，（b）相应的Tafel斜率，（c）10 mA cm-2时的EIS，以及（d）10 mA cm-2时的CA研究。

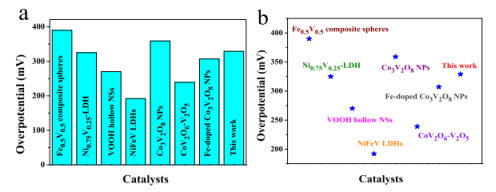

图7.（a）其他已建立催化剂在10 mA cm-2电流密度下OER活性的直方图和（b）比较图。

图8.Ni3V2O8纳米纤维（a，b）和Ni3V2O8纳米立方体（c，d）电解后的SEM图像。
