DOI:10.1016/j.memsci.2020.118030

为了同时实现铵的回收和有机物的富集，采用静电纺丝技术，以聚偏氟乙烯（PVDF）、NaX沸石和聚乙烯吡咯烷酮（PVP）为成孔剂，制备了新型NaX沸石掺杂电纺多孔纤维膜（Z-EPFM）。使用PVP作为成孔剂制备多孔Z-EPMFs的方法，比单纯添加PVP提高NaX沸石掺杂的电纺纤维膜（Z-EFM）的亲水性更有效地实现了对铵的吸附。随着PVP分子量和含量的增加，Z-EPFMs对铵离子的吸附效率、亲水性和膜孔径增大，而机械强度降低，这是由于孔结构的形成。最有效的Z-EPFM（NaX沸石负载密度为0.78 mg/cm2）对铵的吸附效率为96.91%±0.50%，对有机碳的富集效率为95.48%±4.52%，在5个再生循环内保持稳定。因此，Z-EPFM为同时回收铵和富集有机物提供了一种新的途径，可作为调节城市污水能量流和控制氮营养的有效方法。

图S1.（a） 静电纺丝过程示意图,（b）NaX沸石掺杂电纺多孔纤维膜的SEM图像，（c）动态吸附装置示意图。

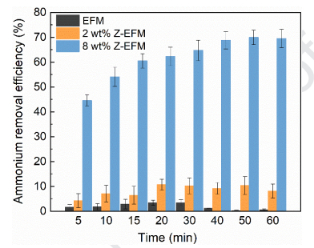

图S2.EFM和Z-EFMs在pH=7150 r/min和25℃静态吸附过程中对铵的去除率。

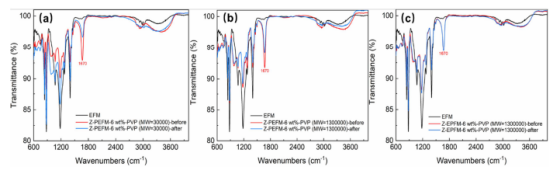

图S3.不同分子量PVP的EFM、Z-PEFMs的FTIR光谱（a）：Mw=30000、（b）：Mw=1300000，（c）：溶解PVP前后的Z-EPFM。

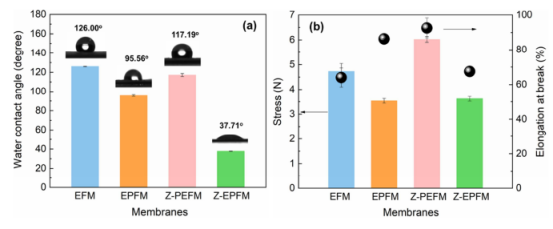

图S4.不同组分电纺纤维膜的水接触角（a）和机械应力（b）。（EFM：PVDF（12 wt%），溶解PVP之前的EPFM：PVDF（12 wt%）/PVP（6 wt%）、Z-PEFM：PVDF（12 wt%）/PVP（6 wt%）-NaX沸石（0.78 mg/cm2），溶解PVP之后的Z-EPFM：PVDF（12 wt%）/PVP（6 wt%）-NaX沸石（0.78 mg/cm2）。

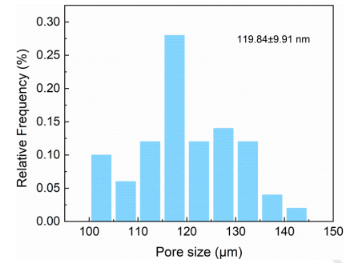

图5.6 wt%-Z-EPFM-2的孔径分布。

图S6.NaX沸石的SEM图像。

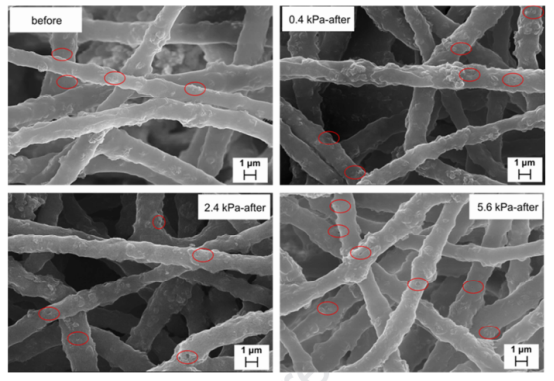

图S7.电纺纤维膜10 wt%-Z-EPFM-0.78 mg/cm2在不同跨膜压力下的扫描电镜图像。

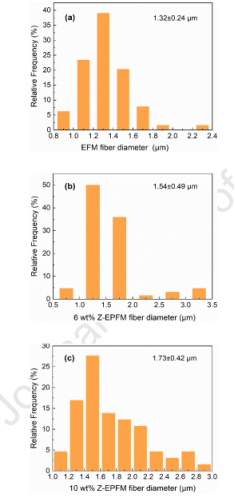

图S8.电纺纤维直径分析：（a）EPFM：PVDF（12 wt%）/PVP（6 wt%），（b）6 wt%-Z-EPFM-2：PVDF（12 wt%）/PVP（6 wt%）/NaX沸石（6 wt%），（c）10 wt%-Z-EPFM-0.78 mg/cm2：PVDF（12 wt%）/PVP（6 wt%）/NaX沸石（10 wt%）。

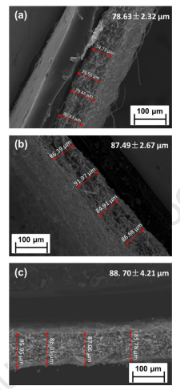

图S9.（a）EPFM：PVDF（12 wt%）/PVP（6 wt%），（b）溶解PVP之后的6 wt%-Z-EPFM：PVDF（12 wt%）/PVP（6 wt%）/NaX沸石（6 wt%），（c）溶解PVP之后的10 wt%-Z-EPFM：PVDF（12 wt%）/PVP（6 wt%）/NaX沸石（10 wt%）的电纺纤维膜的截面形貌和宽度，NaX沸石密度为0.78 mg/cm2。

图S10.制备的具有不同组成和厚度的电纺纤维膜的热重分析（TGA）热图。EFPM：PVDF（12 wt%）/PVP（6 wt%）、Z-EPFM：PVDF（12 wt%）/PVP（6 wt%）/NaX沸石（10 wt%），具有不同的接收宽度。

图S11.马铃薯淀粉在模拟城市污水中的粒径分布。

图S12.不同NaX沸石含量的EPFM和Z-EPFMs的膜孔径分布。

图S13.聚集的NaX沸石在（a）Z-EPFM-0.51 mg/cm2和（b）Z-EPFM-0.81 mg/cm2上的SEM图像。

图S14.（a）10 wt％-Z-EPFM-0.78 mg/cm2的SEM图像，Al（b）、Si（c）和Na（d）的元素映射图像。
