DOI:10.1016/j.jpowsour.2020.227802

近年来，双金属碳化物在储能应用领域引起了广泛的关注。本文首次采用简易静电纺丝方法成功合成了一维Fe2MoC/CNFs（Fe2MoC/C纳米纤维）。为了获得Fe2MoC纳米颗粒与纳米碳纤维之间最完整的结构，研究者探索了碳化处理过程中的最佳升温速率。Fe2MoC/CNFs在800℃下以5℃/min的升温速率呈现出完整的一维结构。实验结果表明，当电流密度为1 A/g时，Fe2MoC/CNFs具有196.9 m2/g的高比表面积和347.8 F/g的高比容容，在1 A/g～40 A/g范围内，电容保持率达91%，循环稳定性好，5000次循环后电容保持率约为85.6%，库仑效率约为100%。以Fe2MoC/CNFs为正极的非对称超级电容纽扣电池装置，在功率密度为300 W/kg时，能量密度为14.5 Wh/kg，并在5000次循环后循环寿命保持率高达93%。Fe2MoC/CNFs复合材料具有优异的电化学性能，是制备高效超级电容器的理想材料。

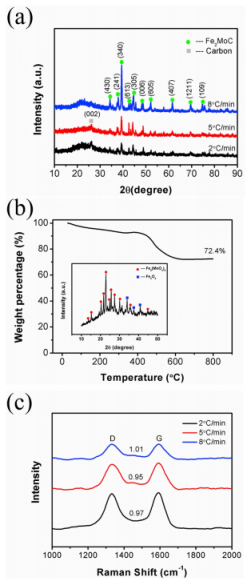

图1.（a）不同升温速率的Fe2MoC/CNFs复合材料的XRD图，（b）Fe2MoC/CNFs-5的TG曲线和衍生产物的XRD图，（c）具有不同升温速率的Fe2MoC/CNFs的拉曼光谱。

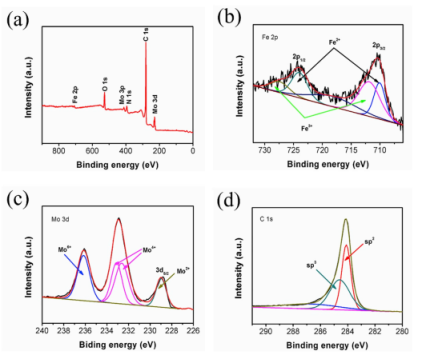

图2.Fe2MoC的XPS光谱。（a）宽扫描XPS光谱，（b）Fe 2p，（c）Mo 3d，（d）C 1s。

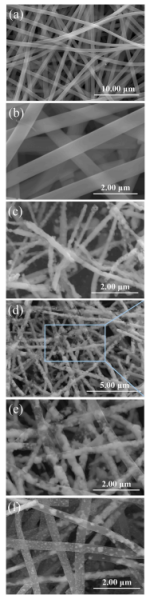

图3.Fe-Mo/PVP前驱体（a）和稳定化产物（b）的SEM图像，Fe2MoC/CNFs-2（c）、Fe2MoC/CNFs-5（d）（e）、Fe2MoC/CNFs-8（f）的SEM图。

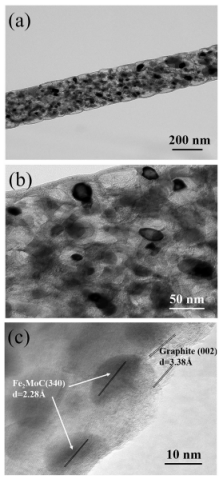

图4.Fe2MoC/CNFs-5（a）（b）的TEM图像，Fe2MoC/CNFs-5（c）的HRTEM图像。

图5.不同升温速率下Fe2MoC/CNFs的N2吸附等温线（a）和孔径分布（b）。

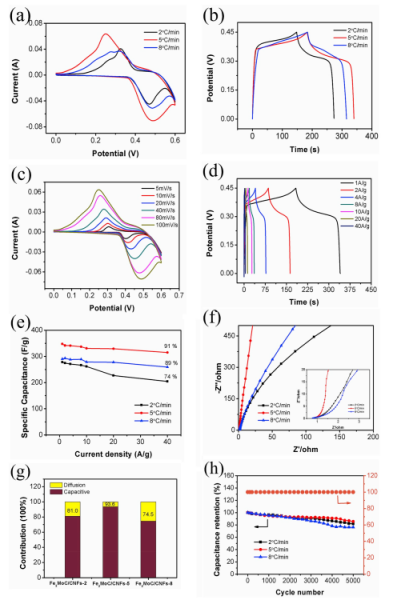

图6.三系统的电化学性能。（a）比较升温速率不同的Fe2MoC/CNFs的CV曲线，（b）比较升温速率不同的Fe2MoC/CNFs的GCD曲线，（c）Fe2MoC/CNFs-5的CV曲线和（d）GCD曲线，（e）在不同电流密度下的比电容保持率，（f）EIS光谱图，（g）不同升温速率的Fe2MoC/CNFs的电容贡献率，（h）5000个循环的循环稳定性和库仑效率。

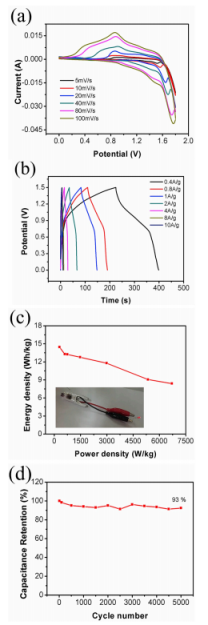

图7.ASC纽扣电池装置的电化学性能。（a）CV曲线，（b）GCD曲线，（c）Ragone图，（d）5000次循环后的循环稳定性。
