DOI: 10.1016/j.ijhydene.2019.12.152
本文介绍了用静电纺丝和磁控溅射法制备的Pd包覆SnO2纳米纤维棒(NFRs)的结构。Pd首先作为催化剂沉积在获得的纳米纤维上,然后在生成SnO2的过程中完全分散,以提高氢气响应。气敏实验表明,Pd在低温(160℃)下增强了氢气响应。当氢气浓度为100ppm时,传感器的检测限(LOD)低至0.25ppm,响应时间短至4s,且Pd包覆SnO2具有良好的氢气选择性和重复性。该气体传感器适用于低温环境中氢气的检测。这项工作为快速响应、低LOD的低温氢气传感器提供了一种新方法。

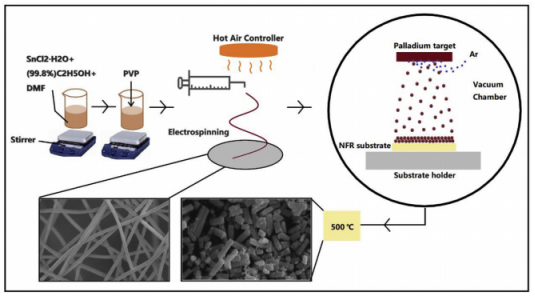

图1.实验的工艺步骤。

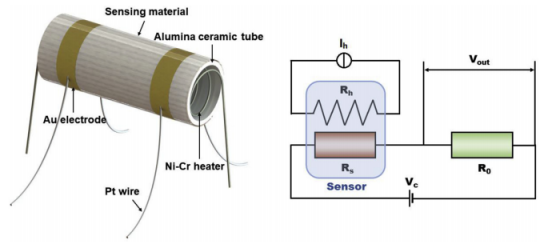

图2.(a)气体传感器示意图。(b)气体传感器的电路图。

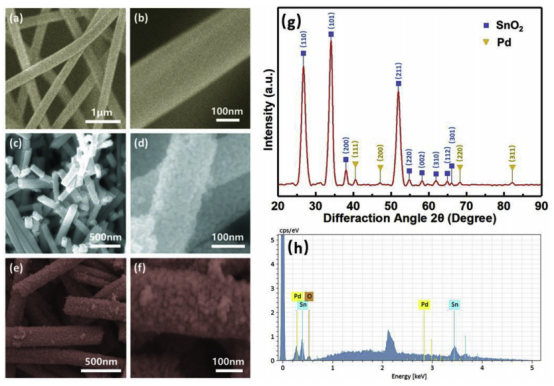

图3.(a-b)退火前的纳米纤维的SEM,(c-d)退火后的纯SnO2 纳米纤维膜的SEM,(e-f)退火后Pd包覆SnO2 纳米纤维膜的SEM,(g)Pd包覆SnO2 纳米纤维膜的XRD和(h)EDS 俯视图。

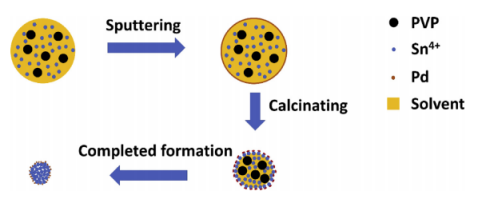

图4.结构形成示意图。

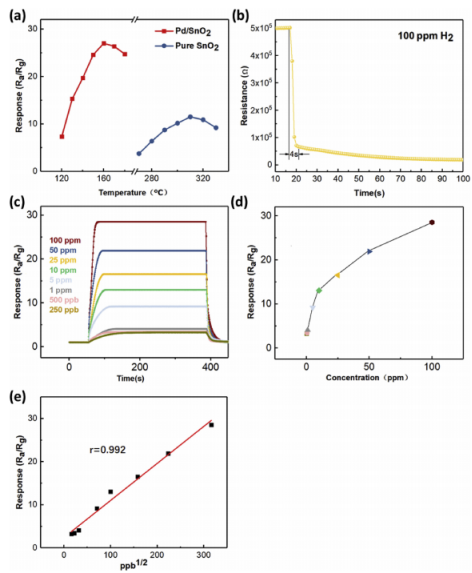

图5.(a)在不同温度下,纯样品与Pd包覆的样品之间的比较。(b)Pd包覆的样品在100ppm H2下的响应时间。(c)Pd包覆的样品对不同浓度H2的响应。(d)(c)中不同浓度下的响应以及(e)H2浓度的响应与平方根之间的相关性。

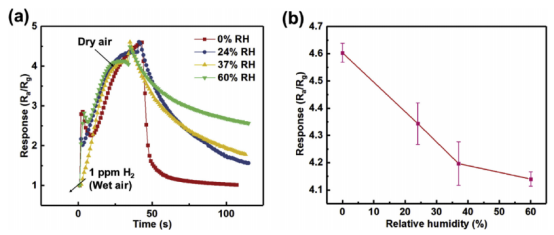

图6.(a)不同相对湿度下的氢气响应和(b)响应波动。

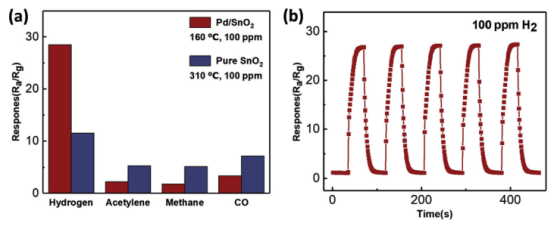

图7.(a)在最佳操作温度下,分别在100ppm H2、C2H2、CH4和CO下的SnO2纳米纤维膜和Pd包覆SnO2 纳米纤维膜的选择性响应。(b)在100ppm H2下重新测试Pd包覆SnO2 纳米纤维膜。

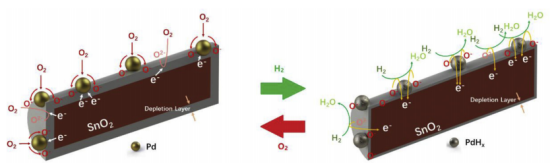

图8.Pd包覆SnO2 纳米纤维膜传感反应机理的示意图。

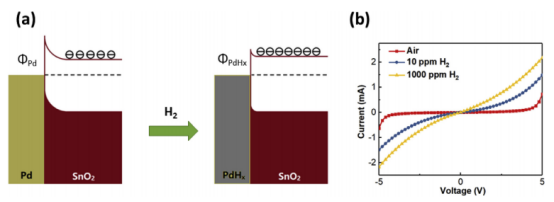

图9.(a)Pd、SnO2和肖特基势垒(ՓPd>ՓPdHx)之间接触面的电阻变化示意图。(b)在不同电压和H2浓度下的电流响应。
