DOI：10.1016/j.ceramint.2020.01.039

采用静电纺丝、碳热还原法制备了ZrB2-ZrC复合纳米纤维。通过改变n（B）/n（Zr）摩尔比，获得ZrC含量分别为15%、35%和50%的纳米纤维。用非等温热重法研究了纳米纤维的抗氧化性能。系统地分析了ZrC含量对ZrB2-ZrC复合纳米纤维抗氧化性能的影响。用Kissinger法计算了不同ZrC含量的纤维的氧化活化能（E）。结果表明，n（B）/n（Zr）等于2.5、3.5和4的纤维的E值为219、362和275 kJ/mol。在所制备的纤维中，n（B）/N（Zr）为3.5的纤维具有最高的氧化活化能和最佳的抗氧化性。

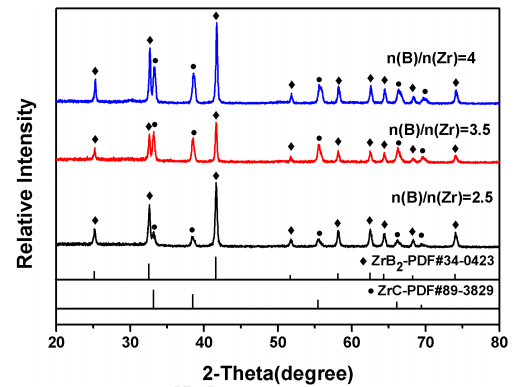

图1不同摩尔比n（B）/n（Zr）的ZrB2-ZrC复合纤维的XRD图

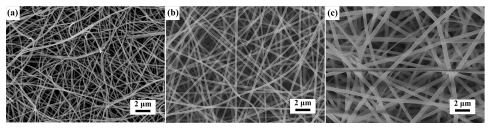

图2具有不同n（B）/n（Zr）摩尔比（a）n（B）/n（Zr）= 2.5，（b）n（B）/n（Zr）= 3.5，（c）n（B）/n（Zr）= 4的ZrB2-ZrC前驱体纤维的SEM图

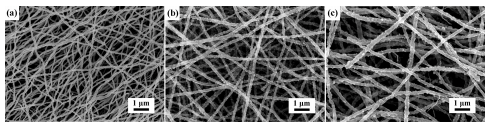

图3具有不同n（B）/n（Zr）摩尔比（a）n（B）/n（Zr）= 2.5，（b）n（B）/n（Zr）= 3.5，（c）n（B）/n（Zr）= 4的ZrB2-ZrC复合纤维的SEM图

图4 ZrB2-ZrC复合纤维的TEM图像和相应的SAED图案（a）TEM图像，（b）来自于（a）中区域1的SAED图案，（c）来自于（a）中区域2的SAED图案

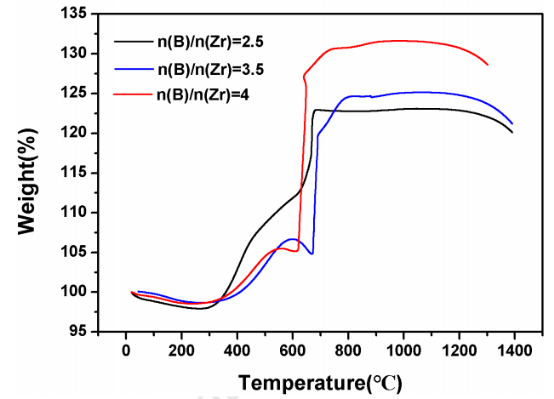

图5 ZrB2-ZrC复合纤维在空气中30-1400℃的TG曲线

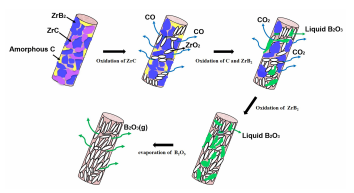

图6氧化过程示意图

图7不同加热速率下，不同n（B）/n（Zr）摩尔比（a）n（B）/n（Zr）= 2.5，（b）n（B）/n（Zr）= 3.5，（c）n（B）/n（Zr）= 4的ZrB2-ZrC复合纳米纤维的TG-DSC曲线

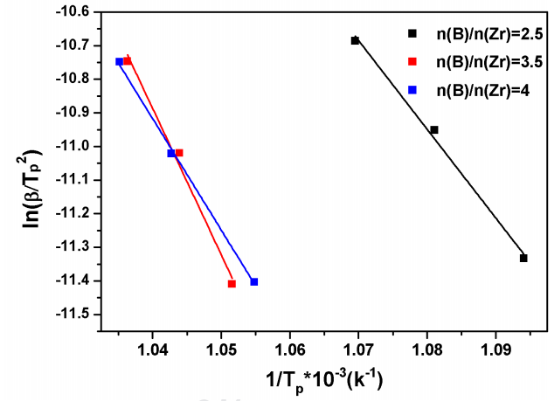

图8 1/Tp*10-3与ln（β/Tp2）的拟合图
