DOI: 10.1002/asia.201901535

为了优化一维TiO2纳米纤维，采用静电纺丝技术成功制备了多通道TiO2纳米管。CeVT管催化剂经Ce和V负载后，具有较宽的工作温度窗口，且对H2O和SO2的耐受性足以消除NOx。相应的分析表明，多通道结构提供了更多的表面吸附氧物种，纳米管壁有效地锚定了活性组分，这有利于提高活性组分的稳定性和分散性。此外，CeVT管催化剂易发生Ce与V的协同作用，并且由于Ce与V之间的电子转化显著增强，其还原性明显提高。结果表明，自制的多通道CeVT管催化剂在220-460℃的温度范围内具有令人满意的脱氮效率，多通道TiO2纳米管作为SCR催化剂的优良载体具有很大的潜力。

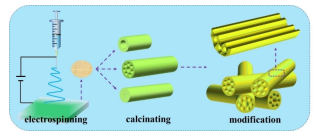

图1.制备过程示意图。

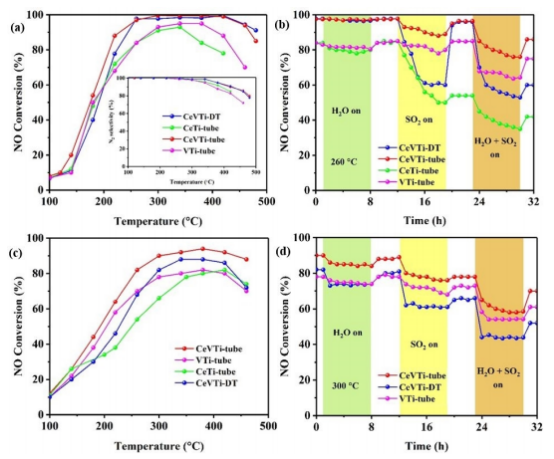

图2.在GHSV=30000 h-1（a，b）和GHSV=100000 h-1（c，d）时的催化活性和对H2O和SO2的耐受性。

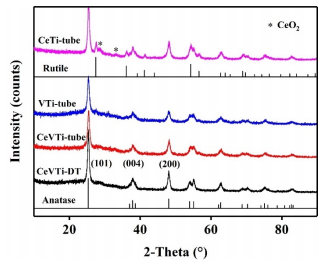

图3.所有制备的催化剂的XRD图谱。

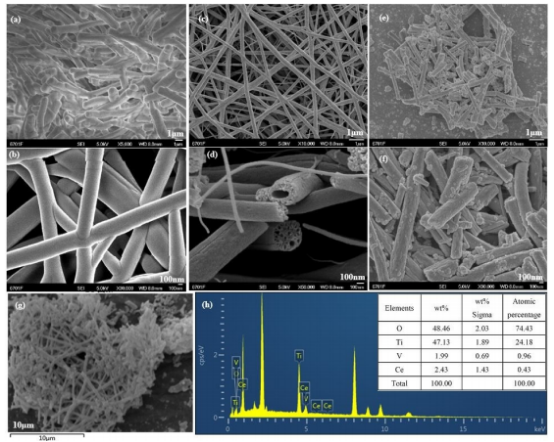

图4.初生钛前驱体（a，b）、TiO2管（c，d）、CeVTi管（e，f）的SEM图像和横截面以及CeVTi管的EDS（g，h）。

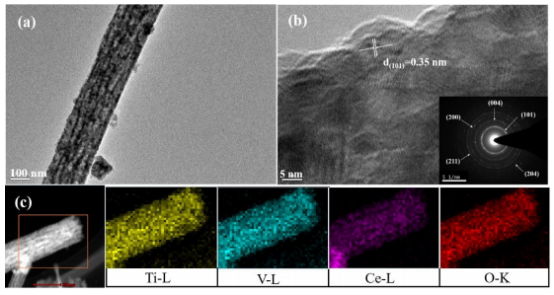

图5.CeVTi管的TEM（a）、HRTEM（b）和EDX映射（c）。

图6.（a）N2吸附-解吸曲线和（b）孔径分布。

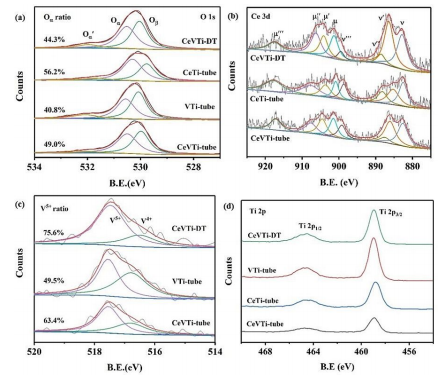

图7.（a）O 1s、（b）Ce 3d、（c）V 2p和（d）Ti 2p的XPS光谱。

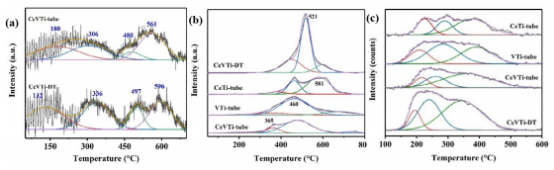

图8.（a）SO2-TPD、（b）H2-TPR和（c）NH3-TPD的程序升温结果。
